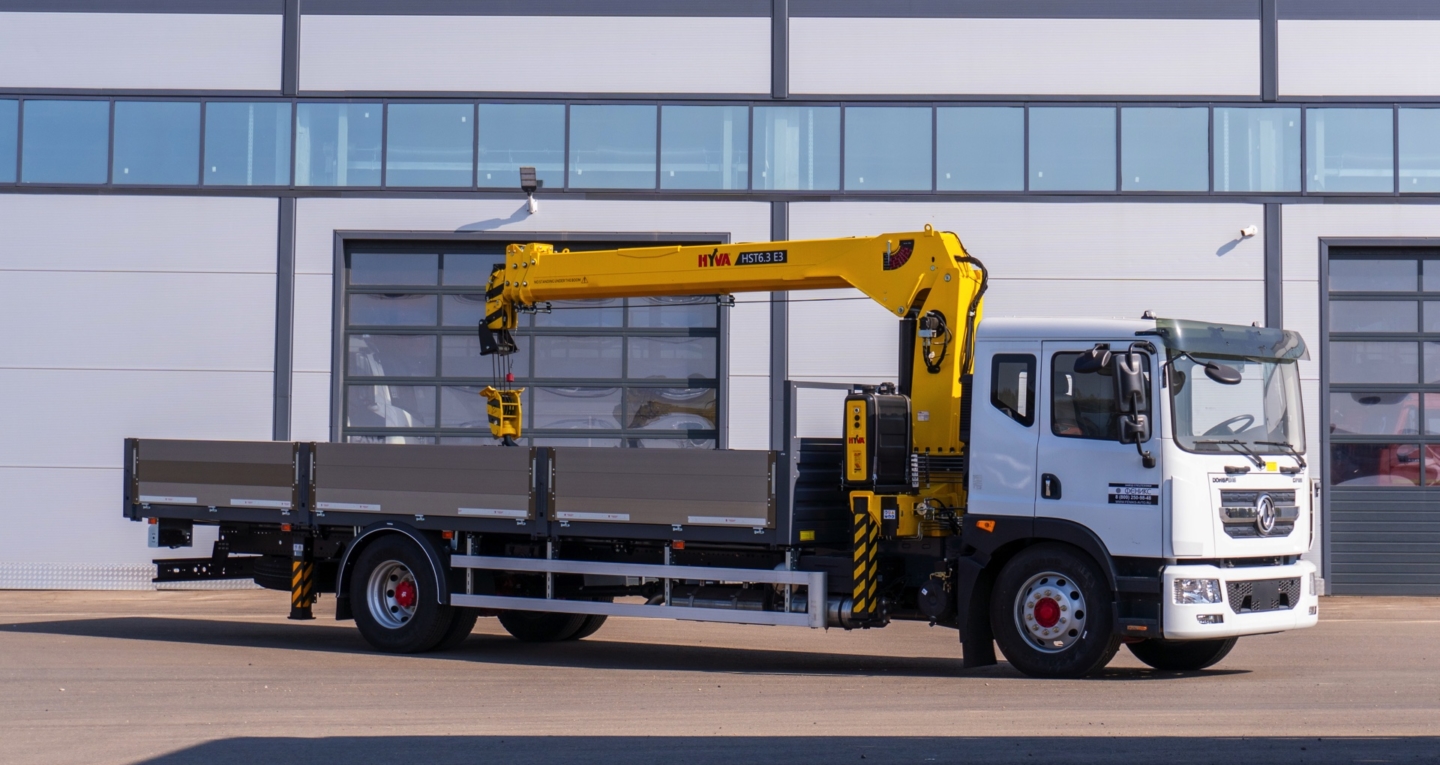

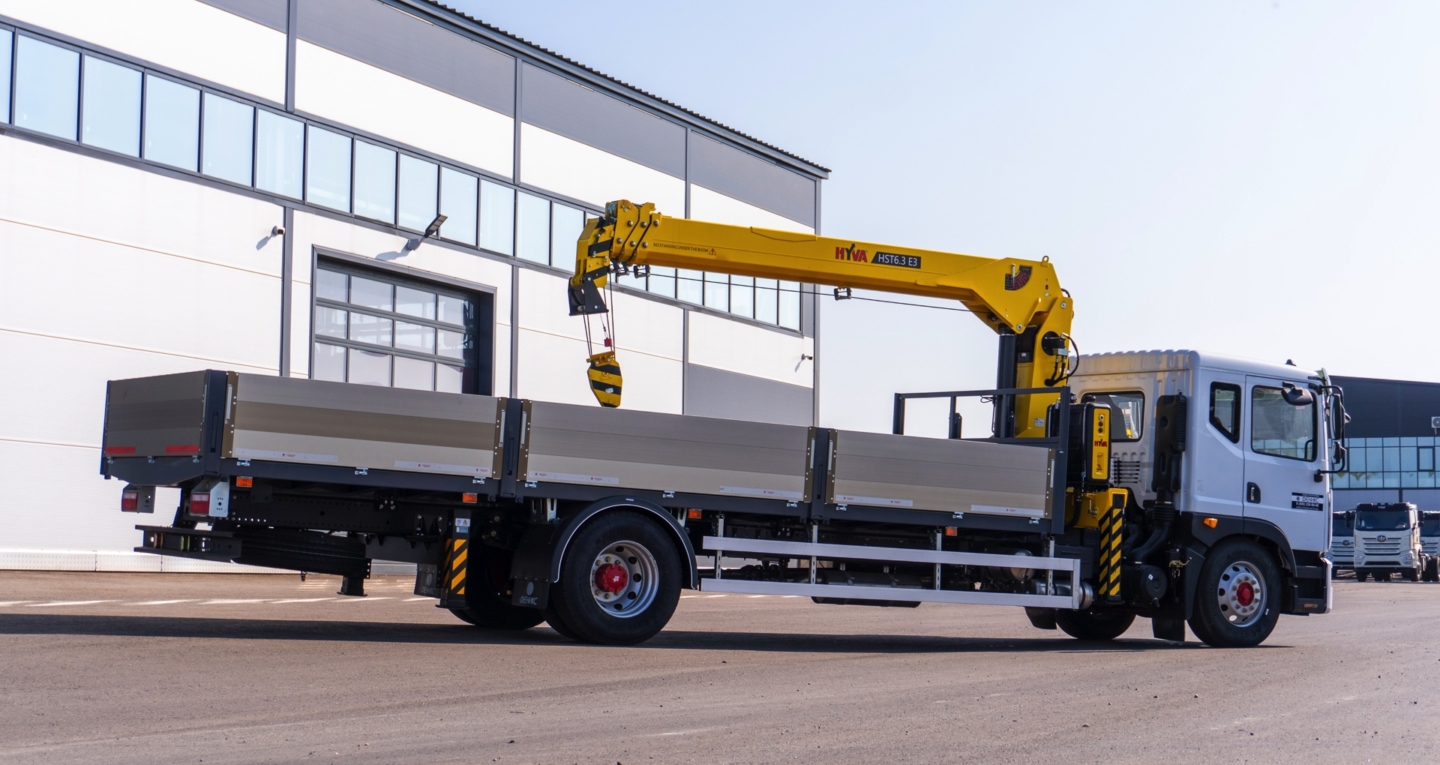

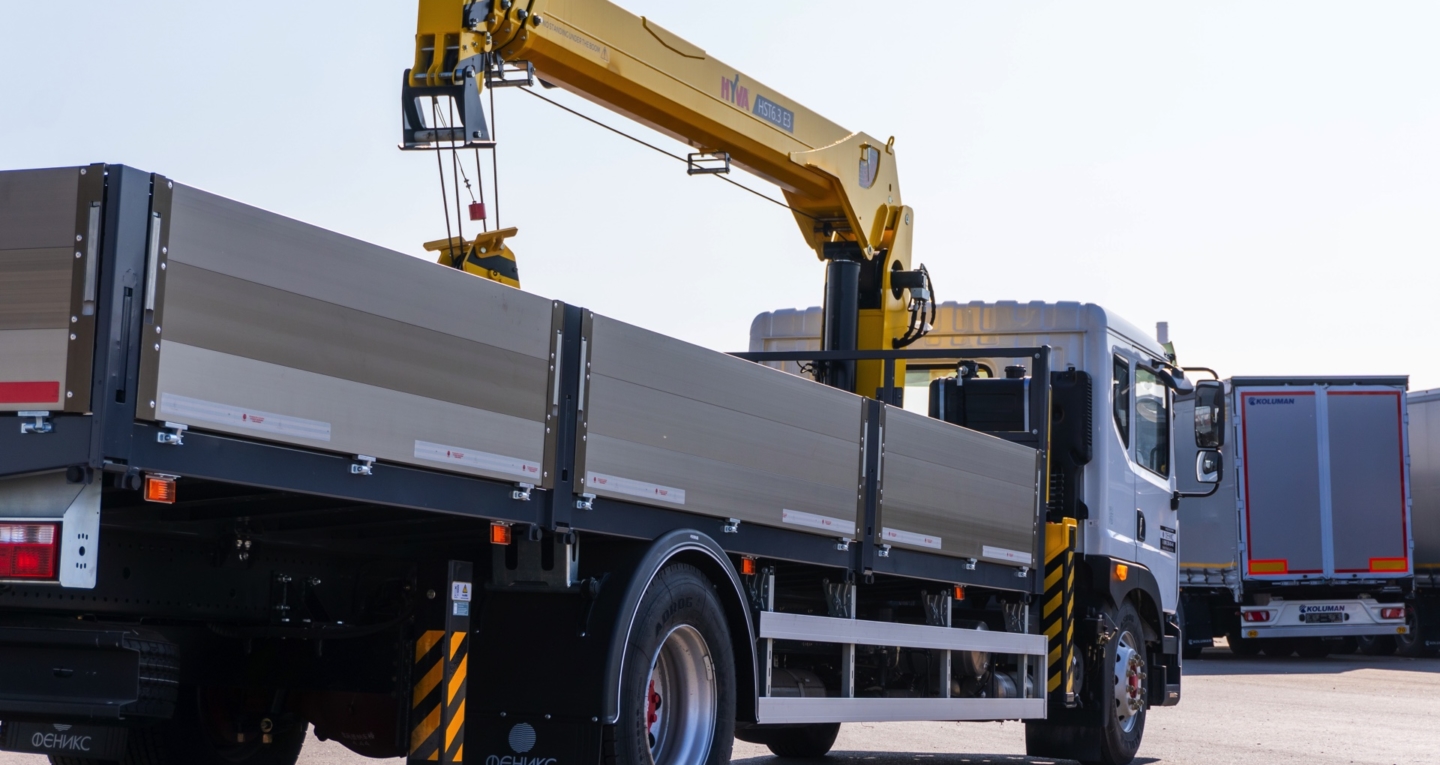

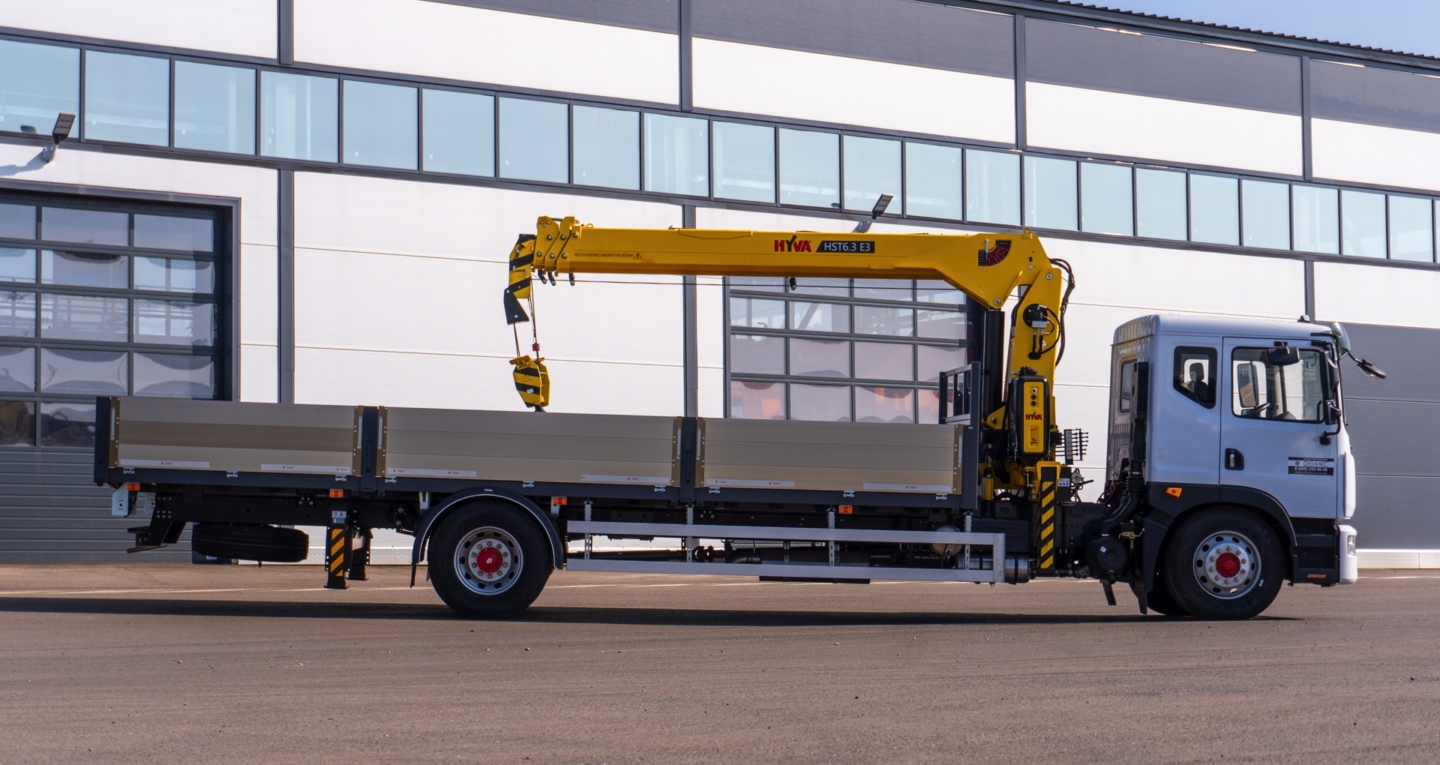

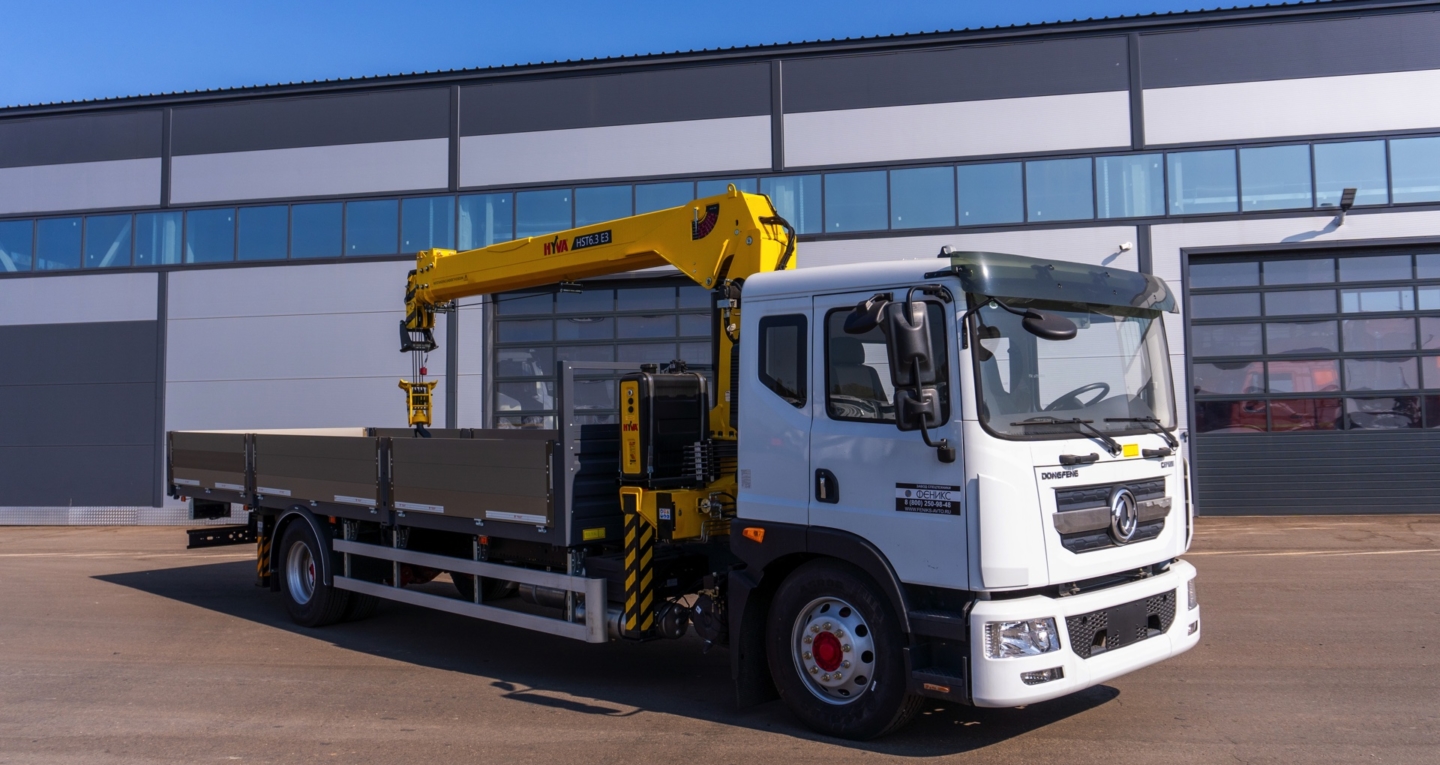

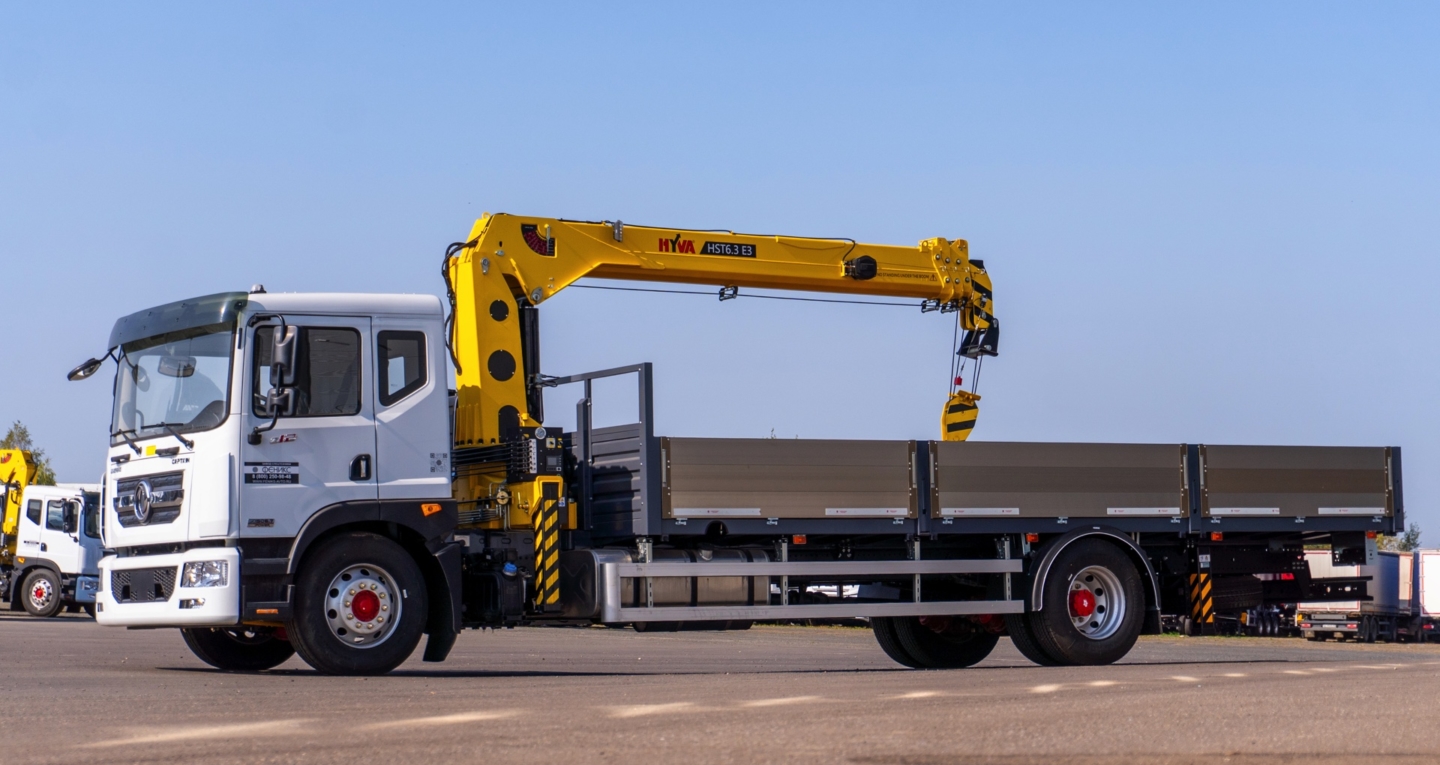

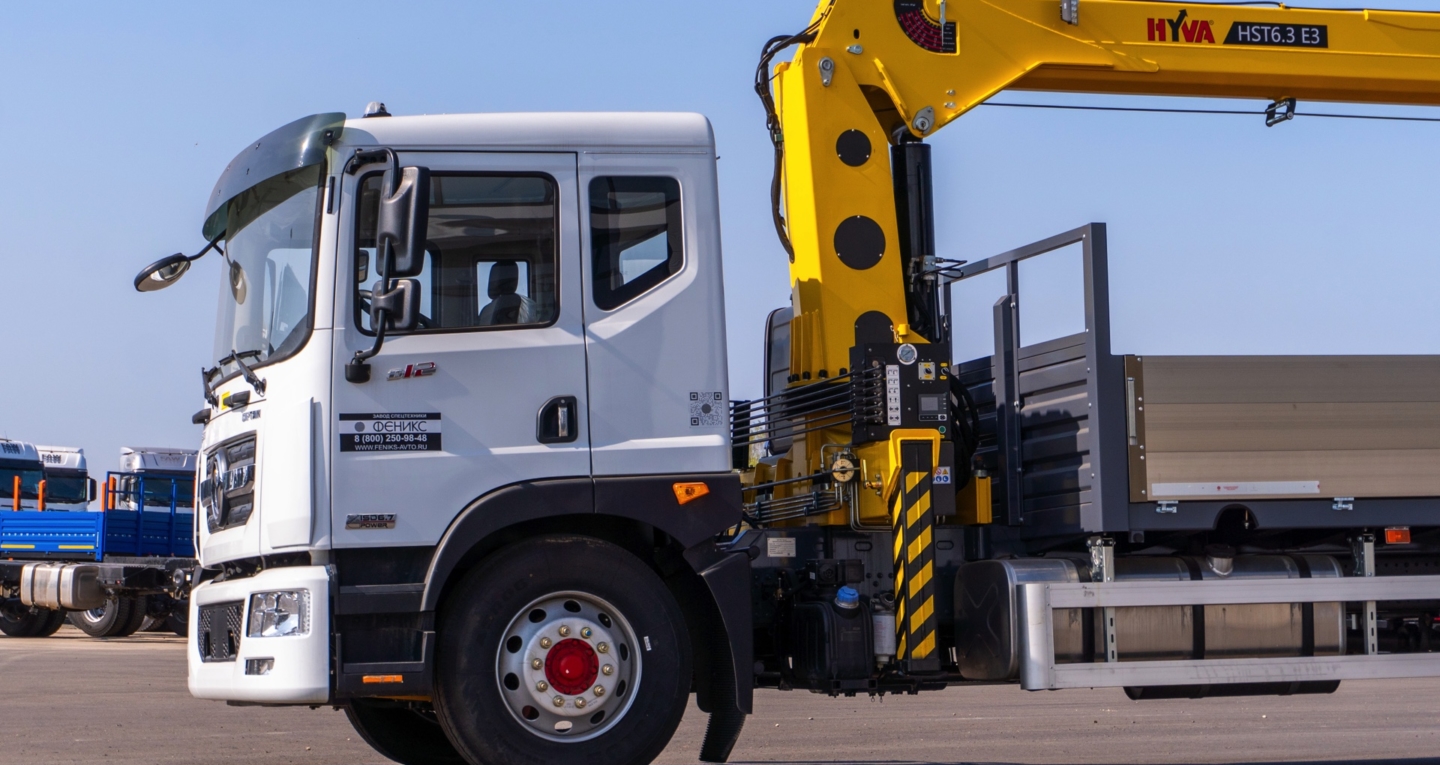

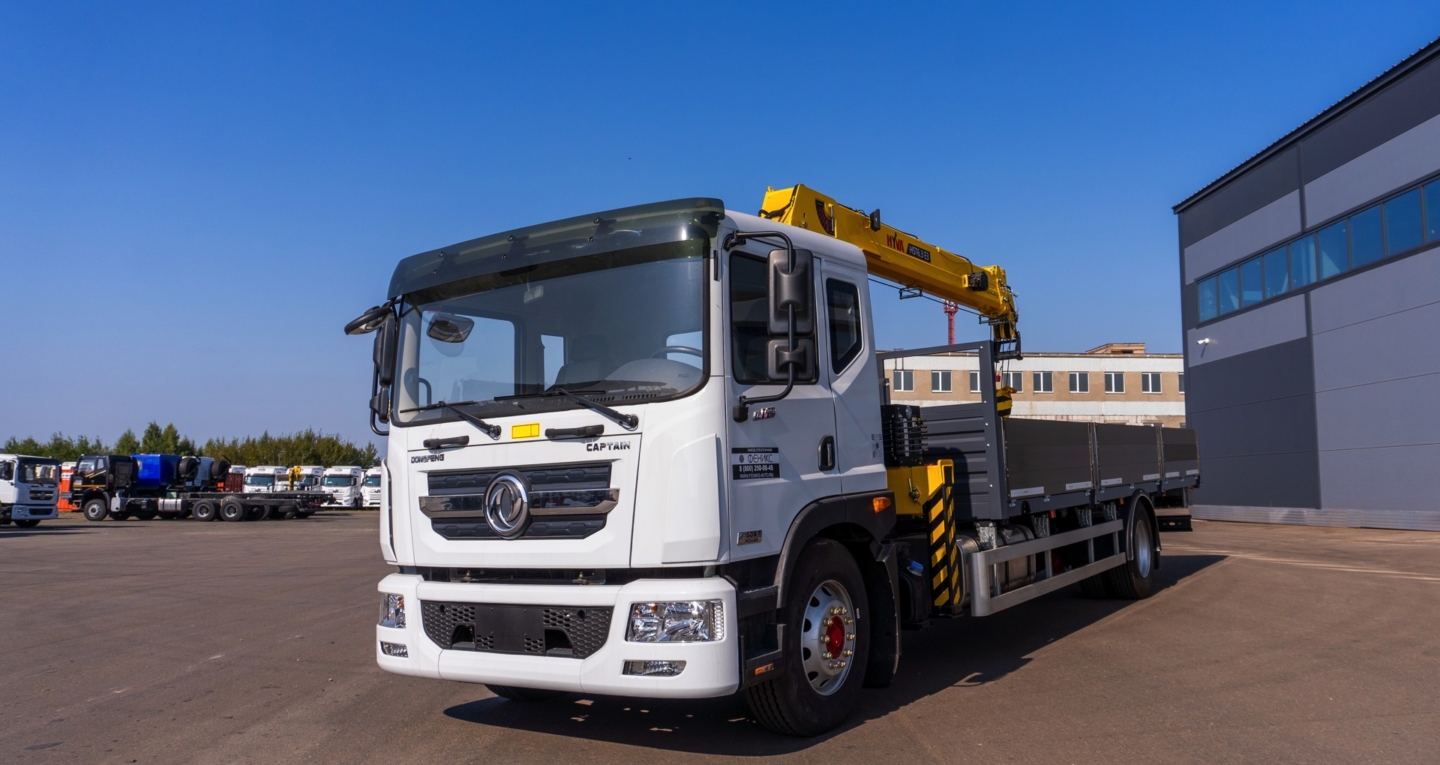

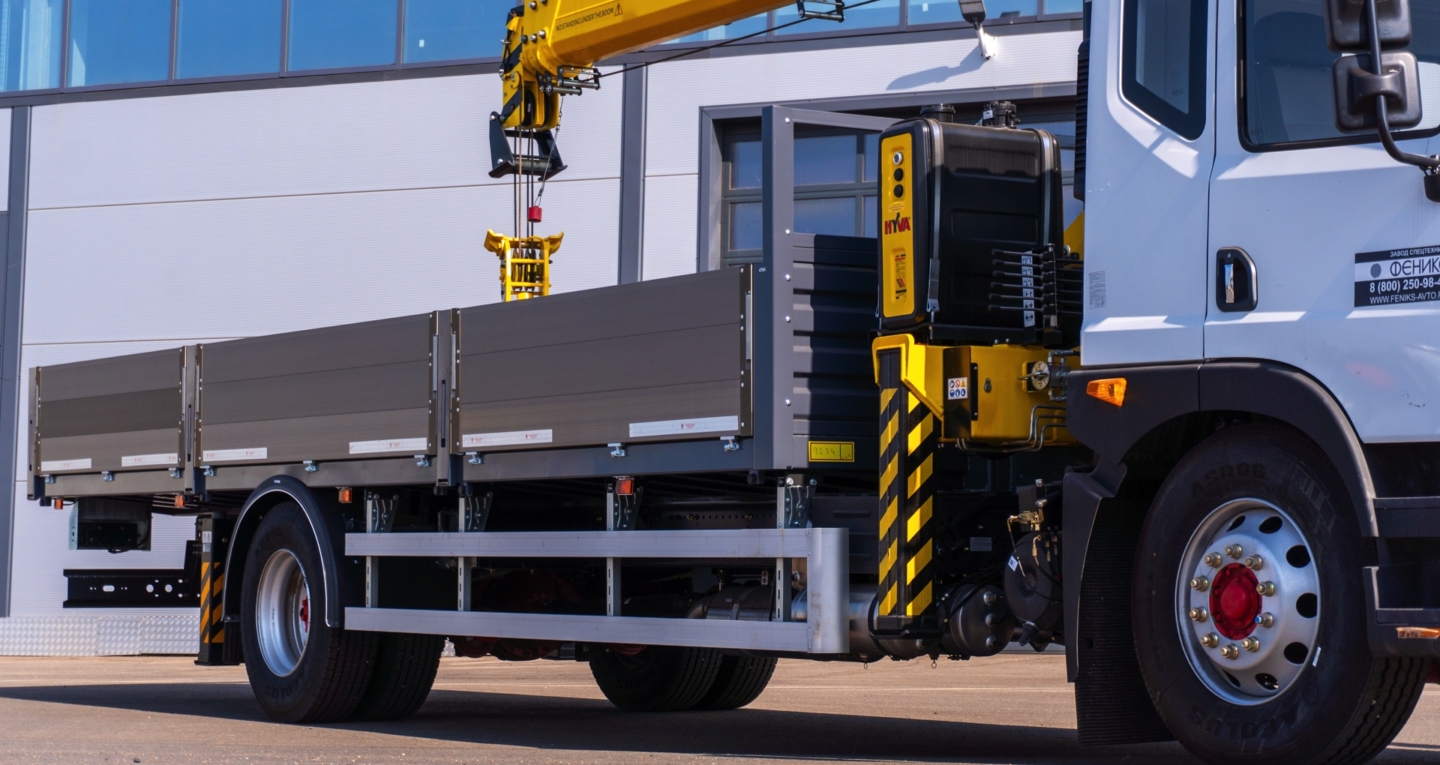

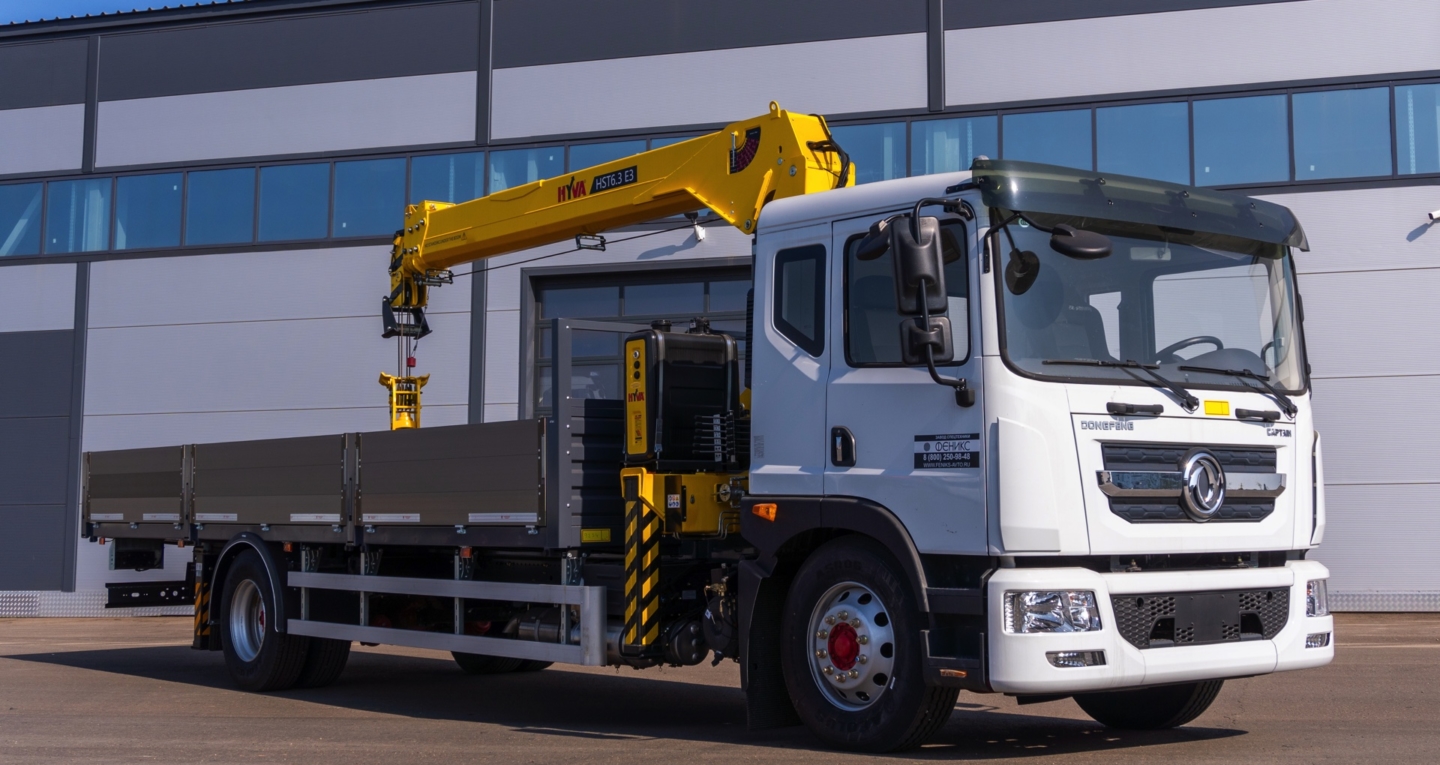

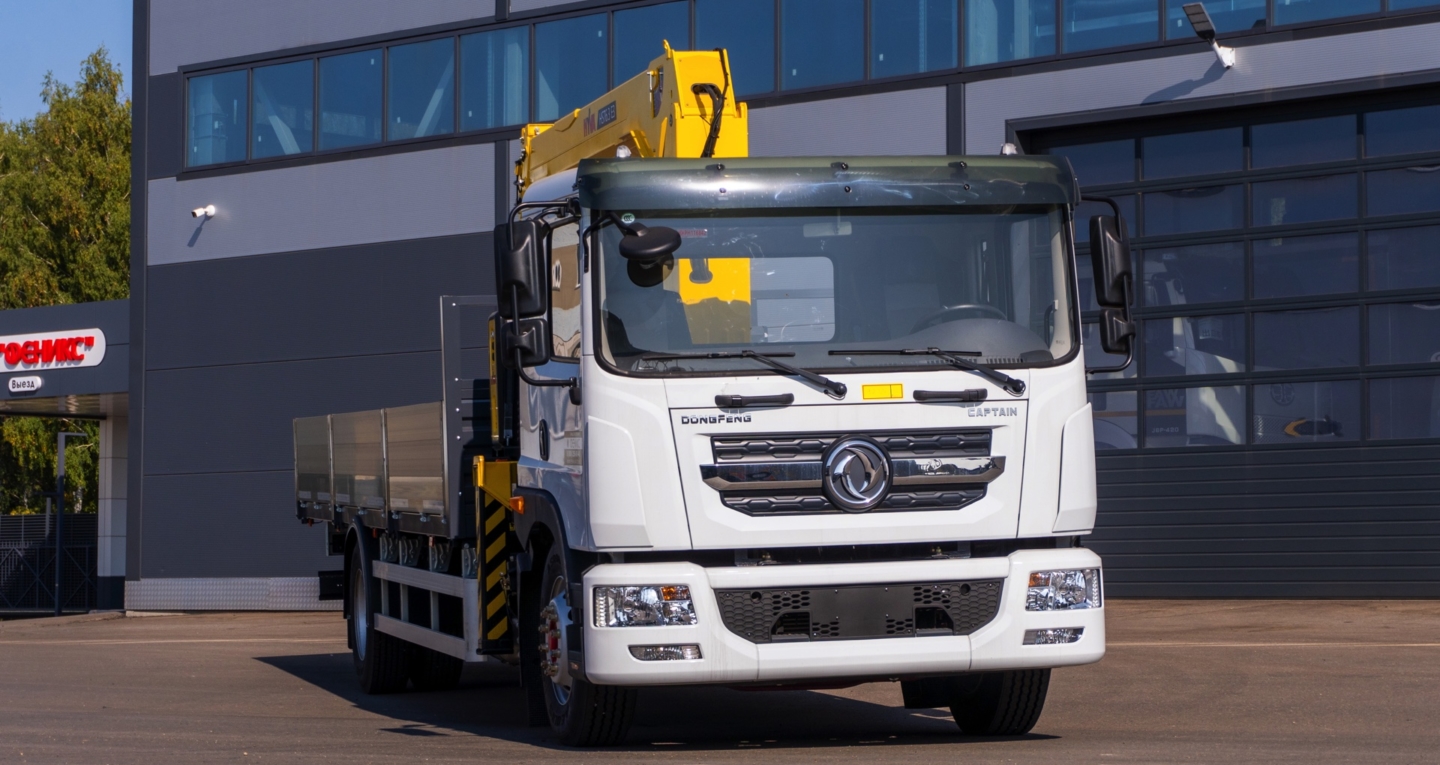

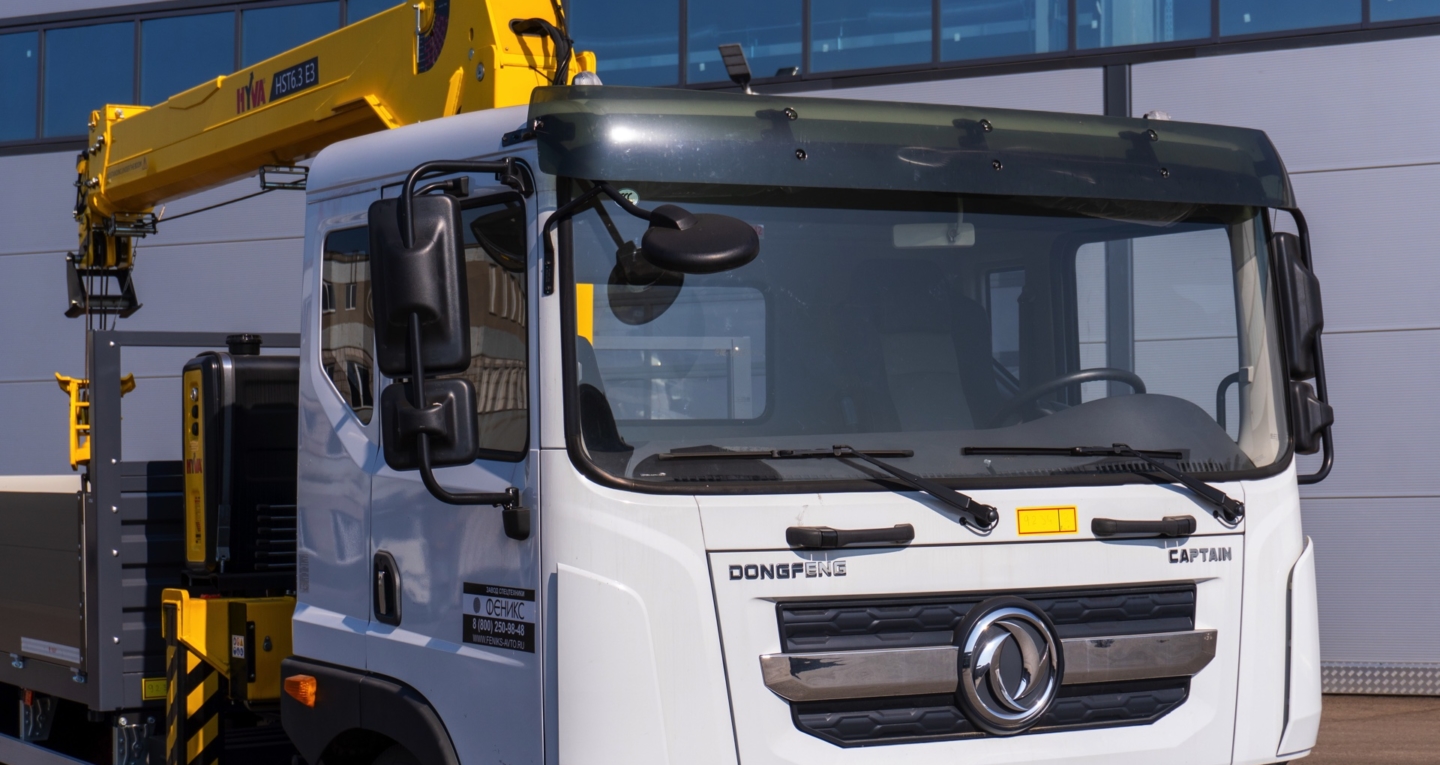

Бортовой автомобиль С180L оснащенный крано-манипуляторной установкой KTS-SK6.3E3

Технические характеристики
шасси DONGFENG С180L

Модификация

C180L

Массогабаритные характеристики

Марка

Dongfeng

Класс автомобиля

MDT

Полная масса автомобиля, кг

18 000

Тип кабины

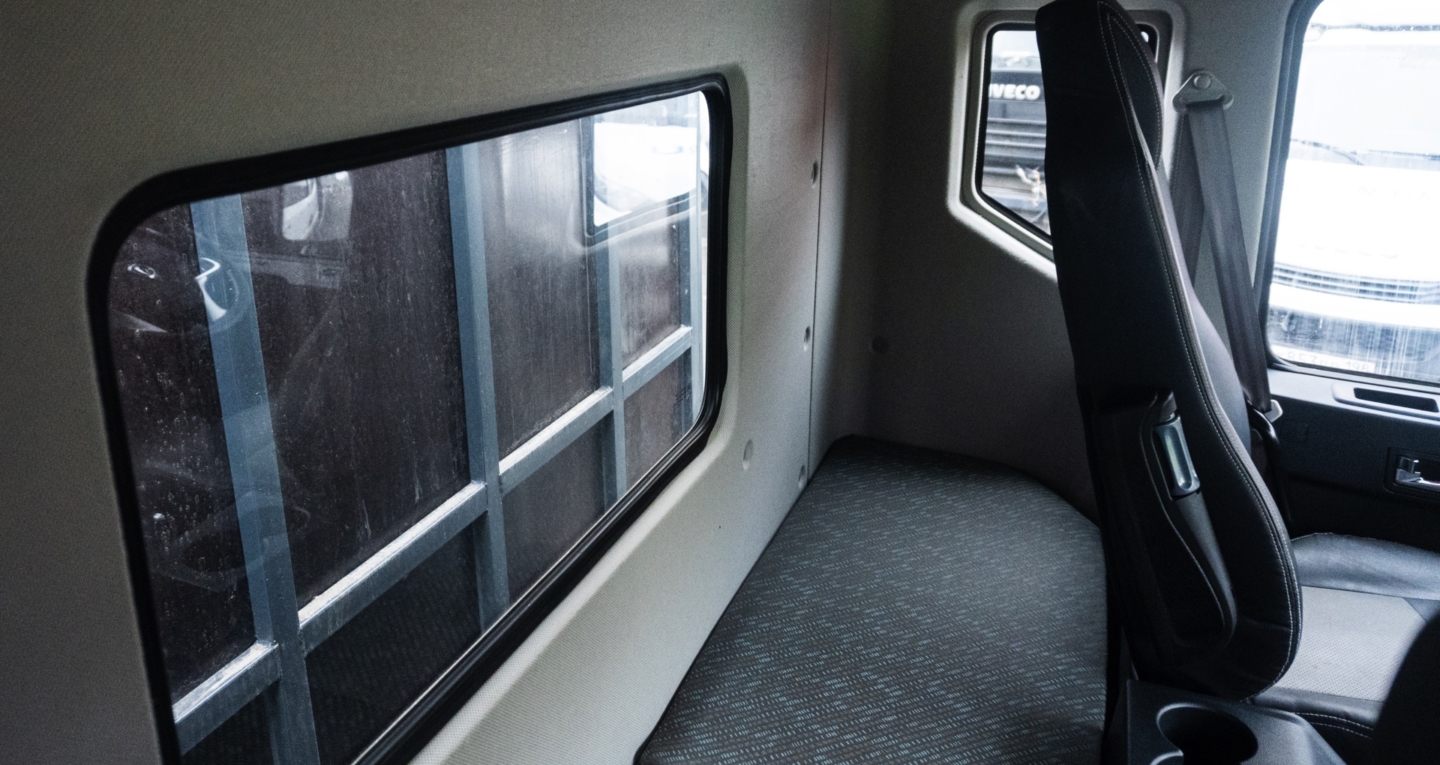

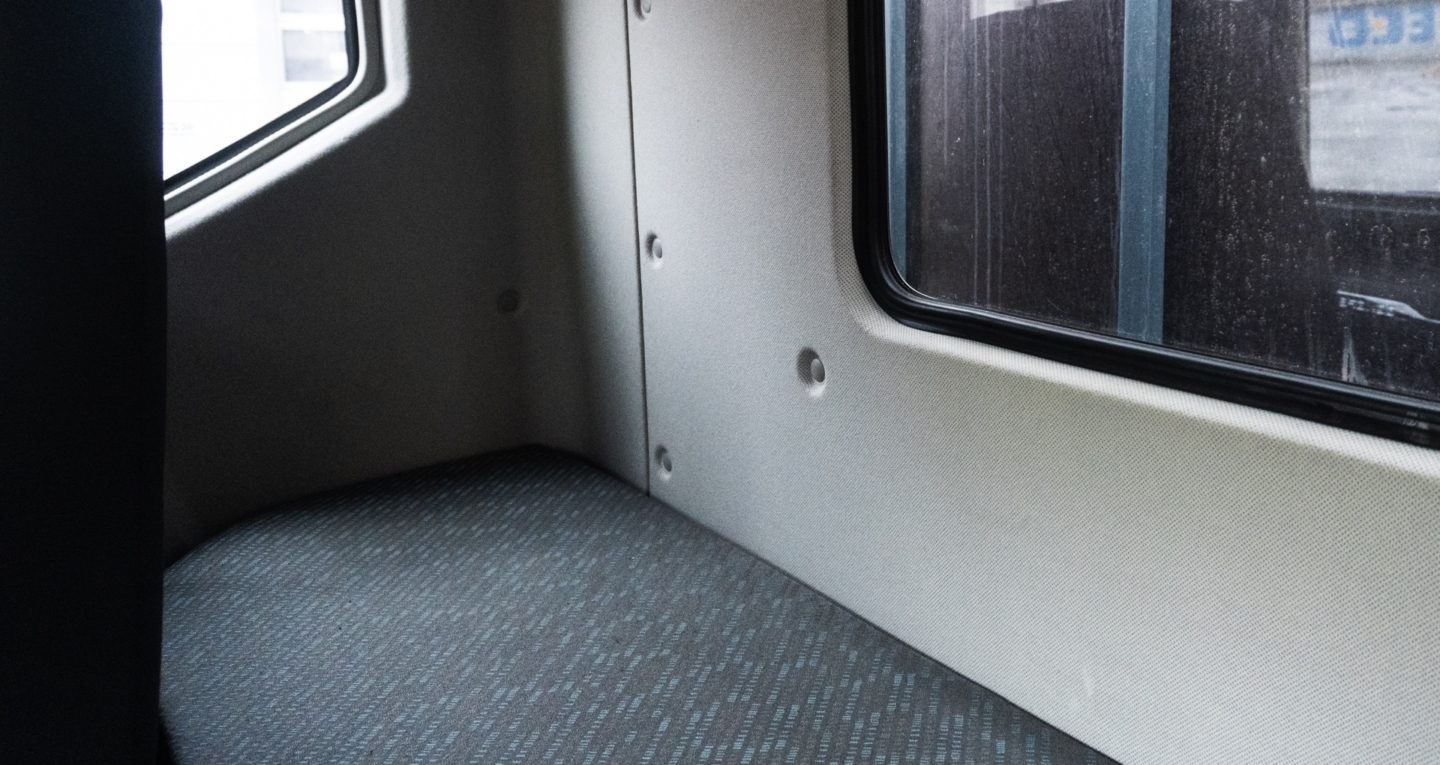

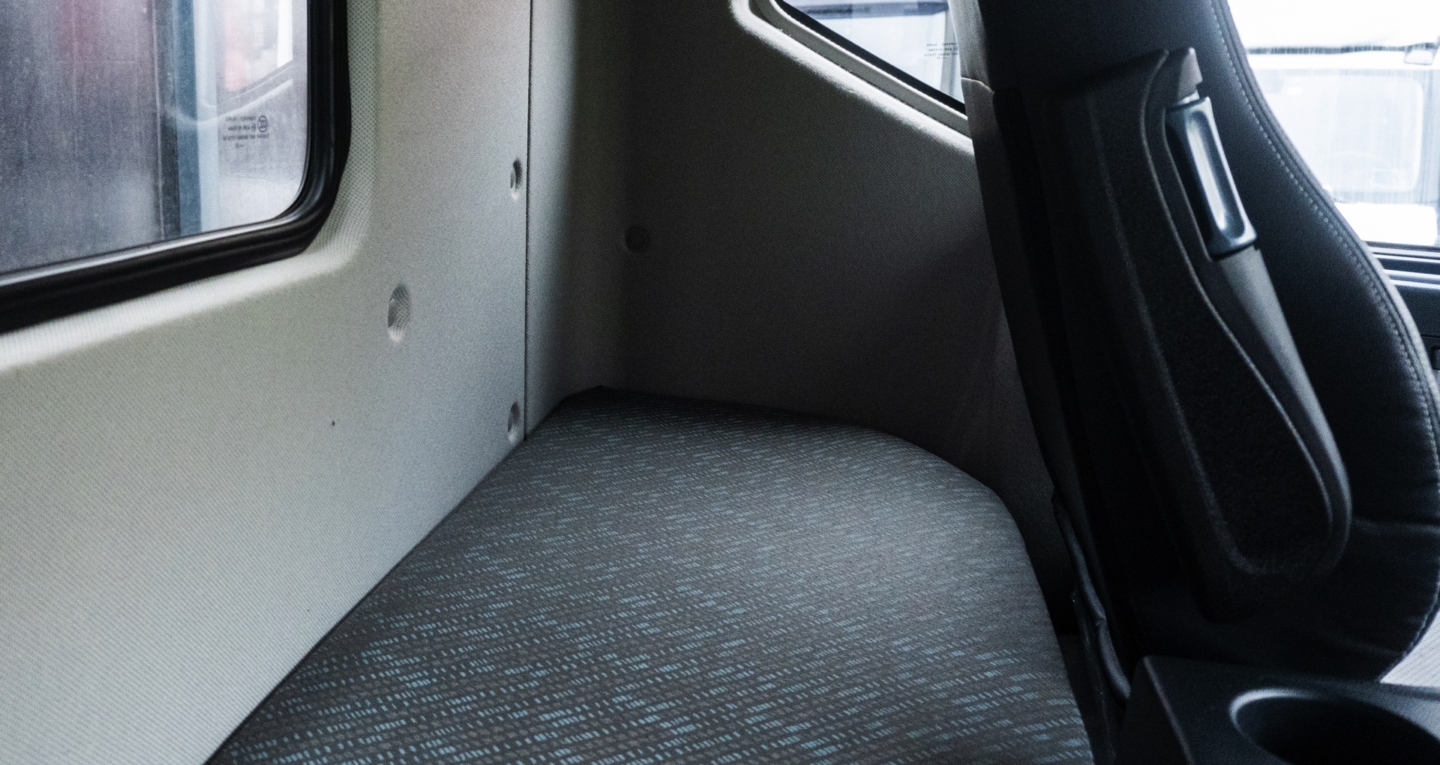

Со спальным местом

Ширина кабины, мм

2315

Колесная база, мм

6 400

Максимальная скорость, км/ч

90

Преодолеваемый уклон, %

30%

Минимальный дорожный просвет, мм

280

Длина × Ширина × Высота, мм

10 920×2 501×2 209

Колея передних/задних колес, мм

1 936/1 865

Радиус поворота (по внешнему переднему колесу), мм

6455

Грузоподъемность шасси, кг

12 660

Снаряженная масса, кг (с учетом водителя 75 кг)

5 340

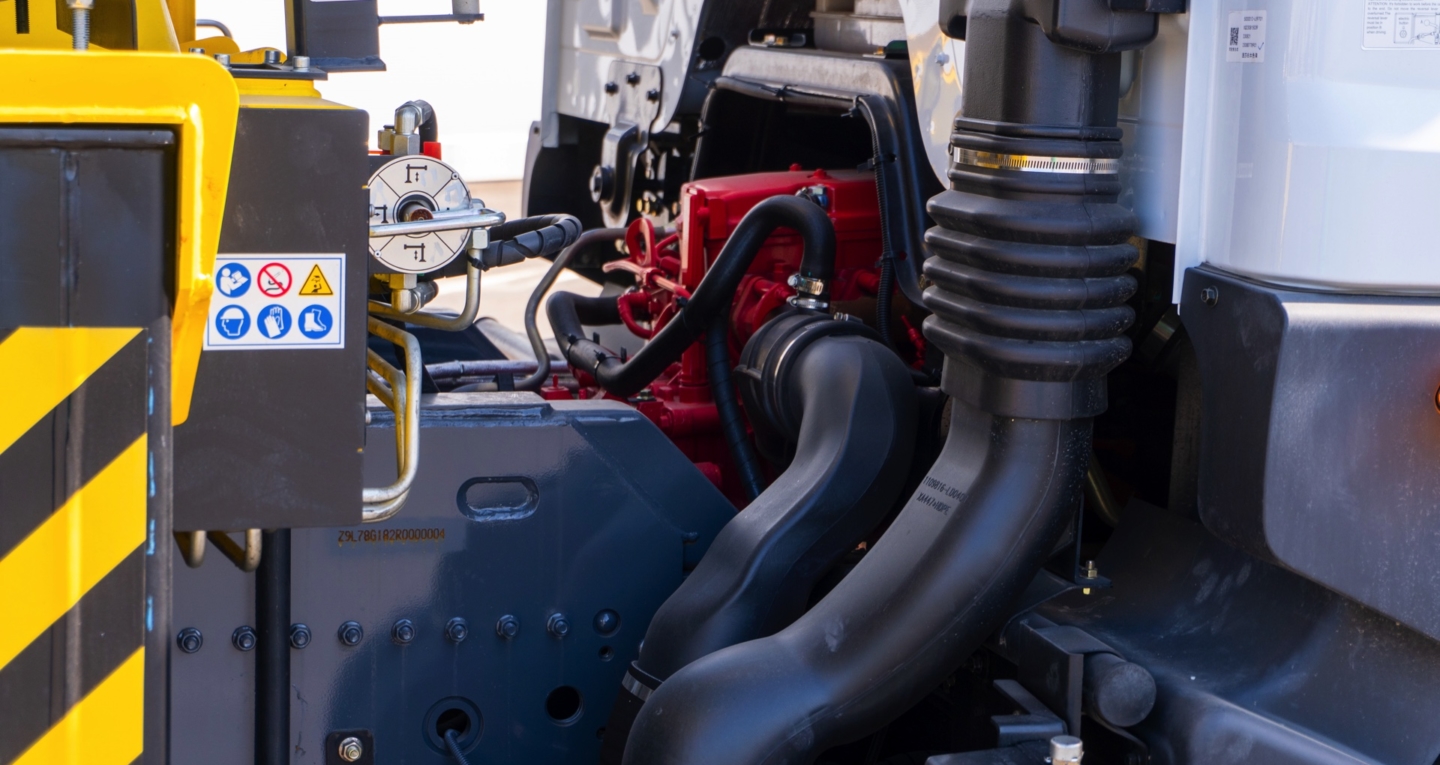

Двигатель

Модель

ISD300 50

Кол-во цилиндров, расположение

6, рядное

Мощность, кВт (л/с)

221 (300)

Крутящий момент, Н*м (при об/мин)

1 100 ( 1 200… 1 800)

Рабочий объём, л

6,7

Экологический класс

5

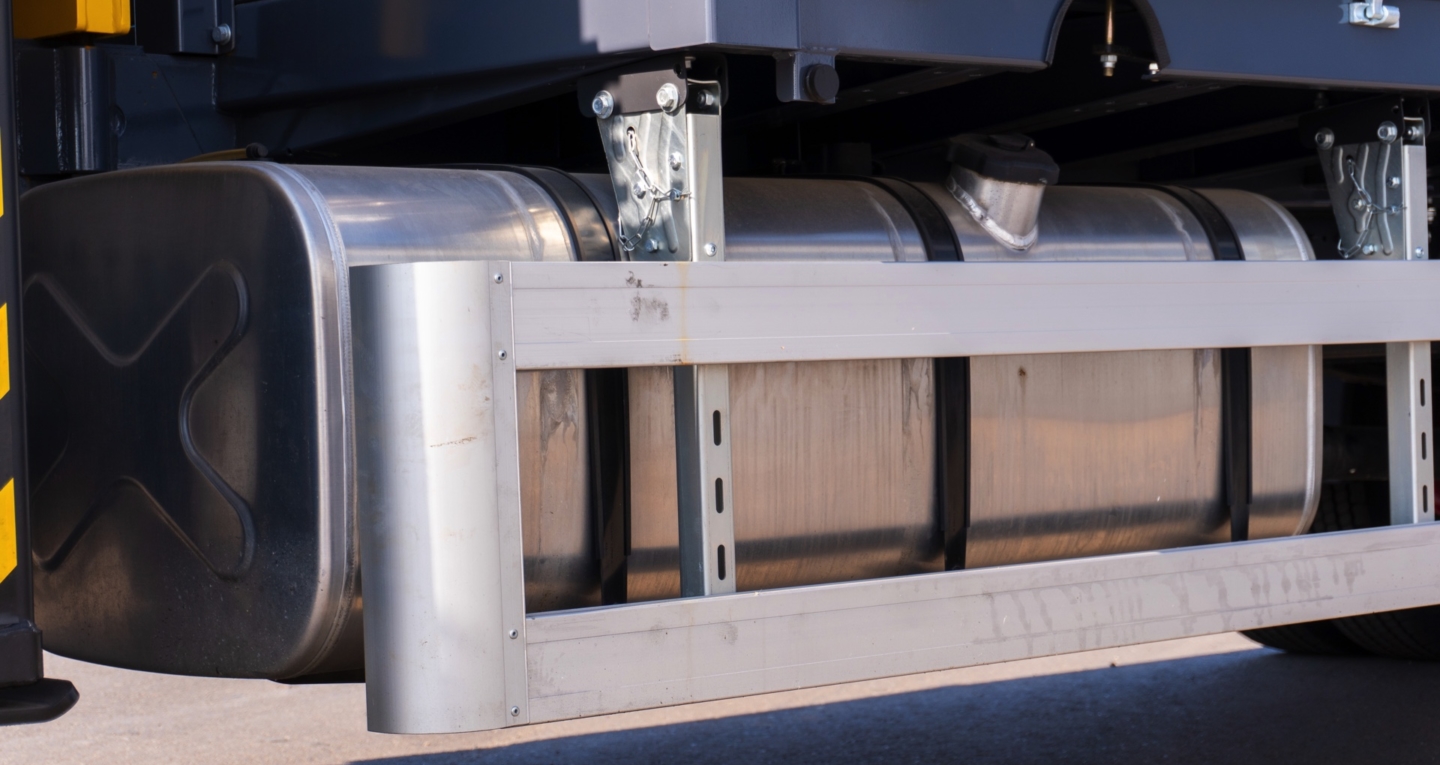

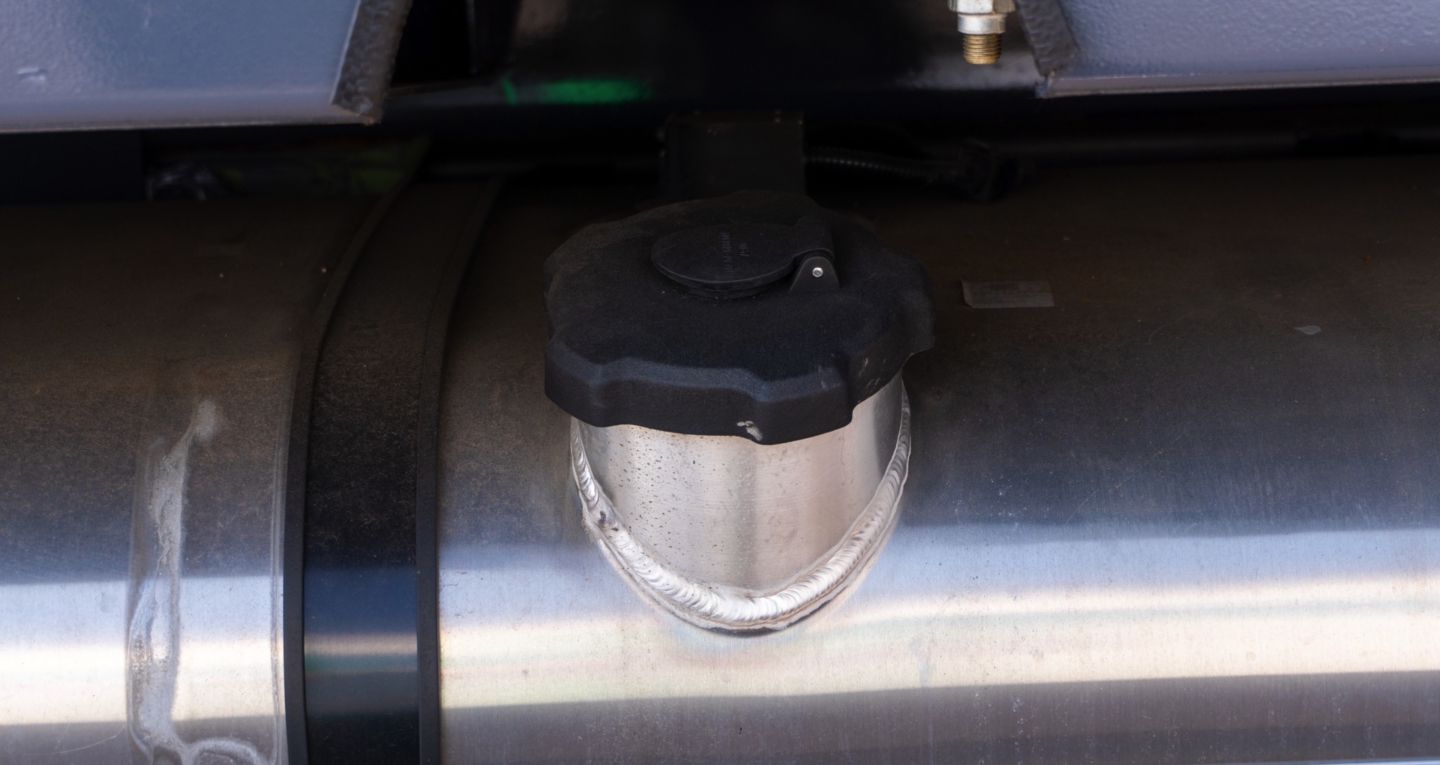

Объём топливного бака, л

400

Аварийный режим остановки ДВС

Электронный

Вентилятор охлаждения с вязкостной муфтой

Сцепление

Тип

Сухое, 1-дисковое

Усилитель сцепления

КПП

Модель

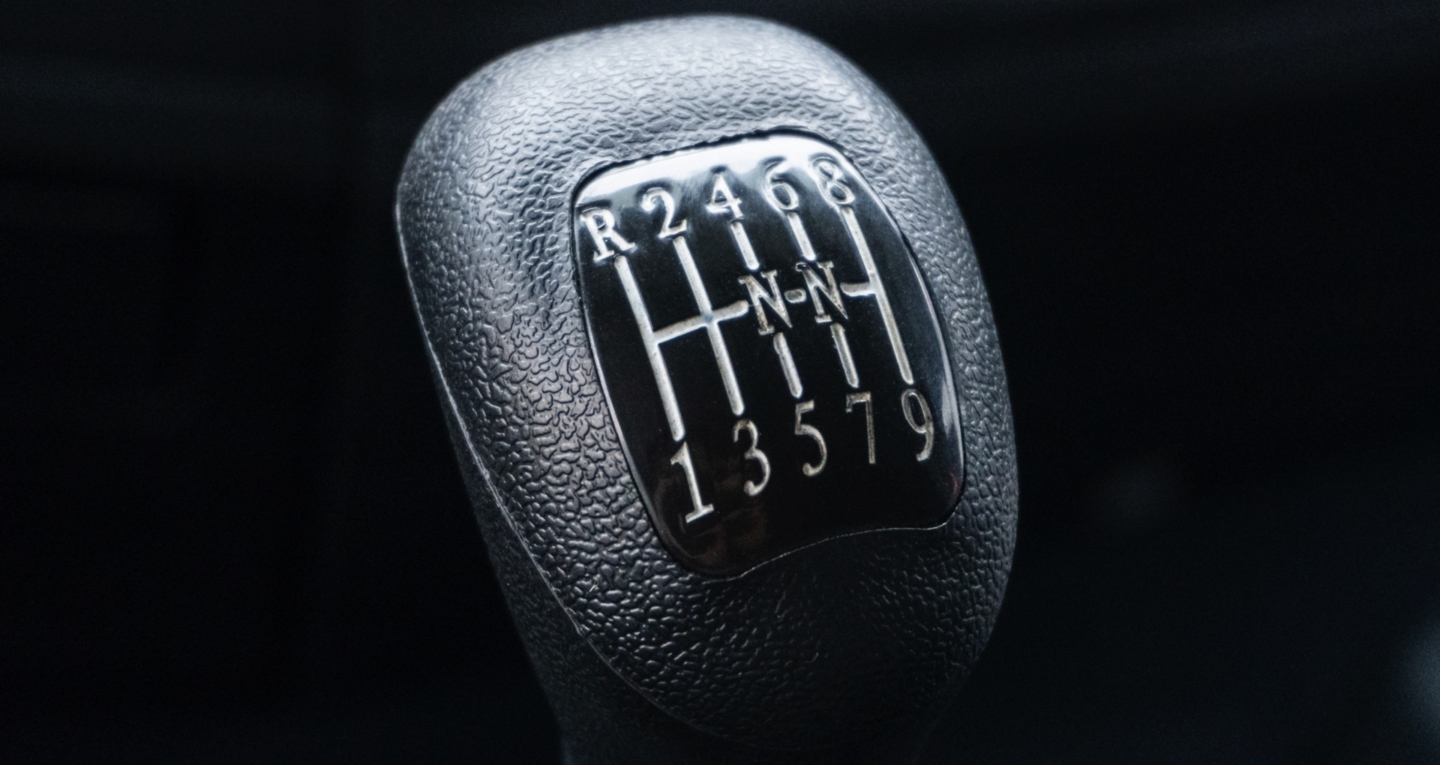

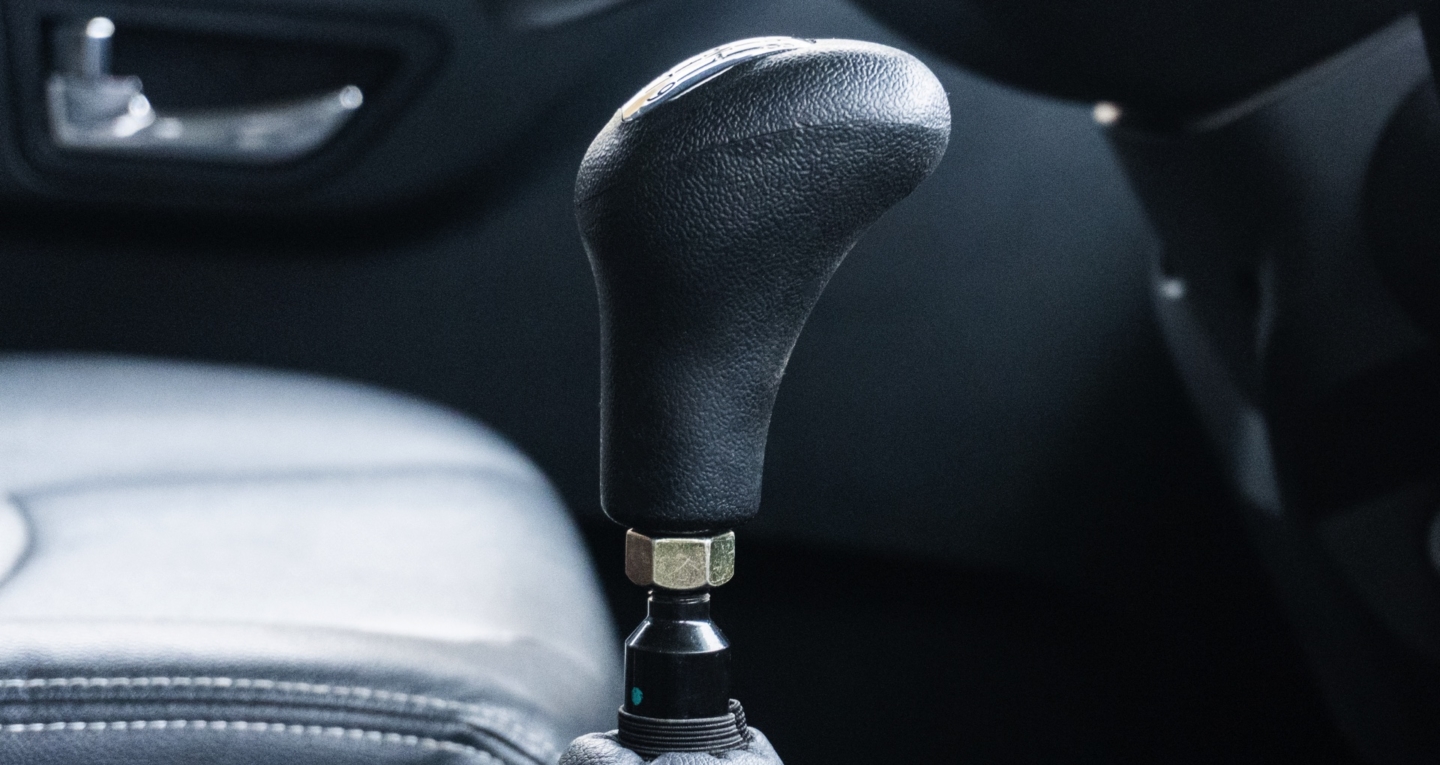

МКПП-9 (9JS119TB)

Материал корпуса КПП

Металл

КОМ

КОМ

×

Лючок для установки КОМ

Тип привода, ведущие колеса

4×2, задние

Трансмиссия

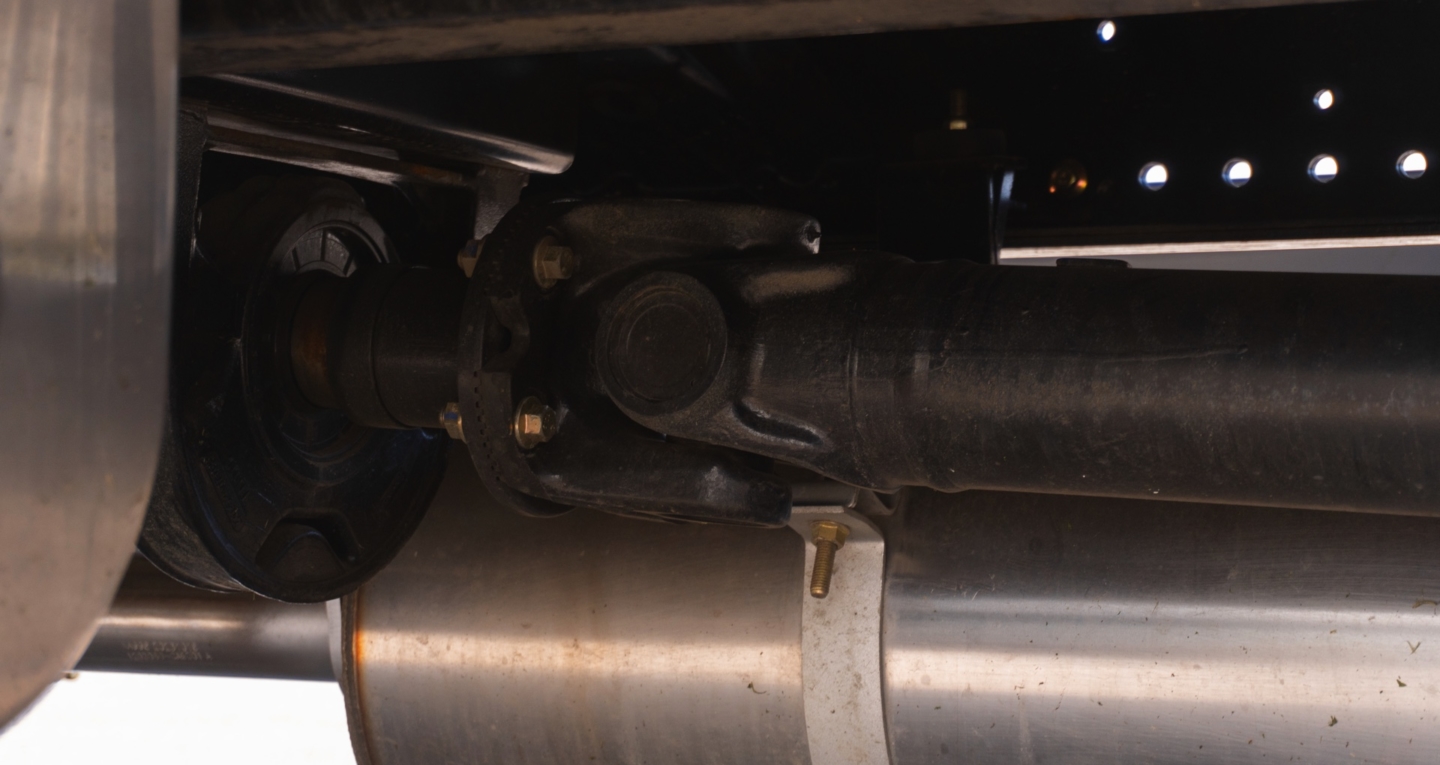

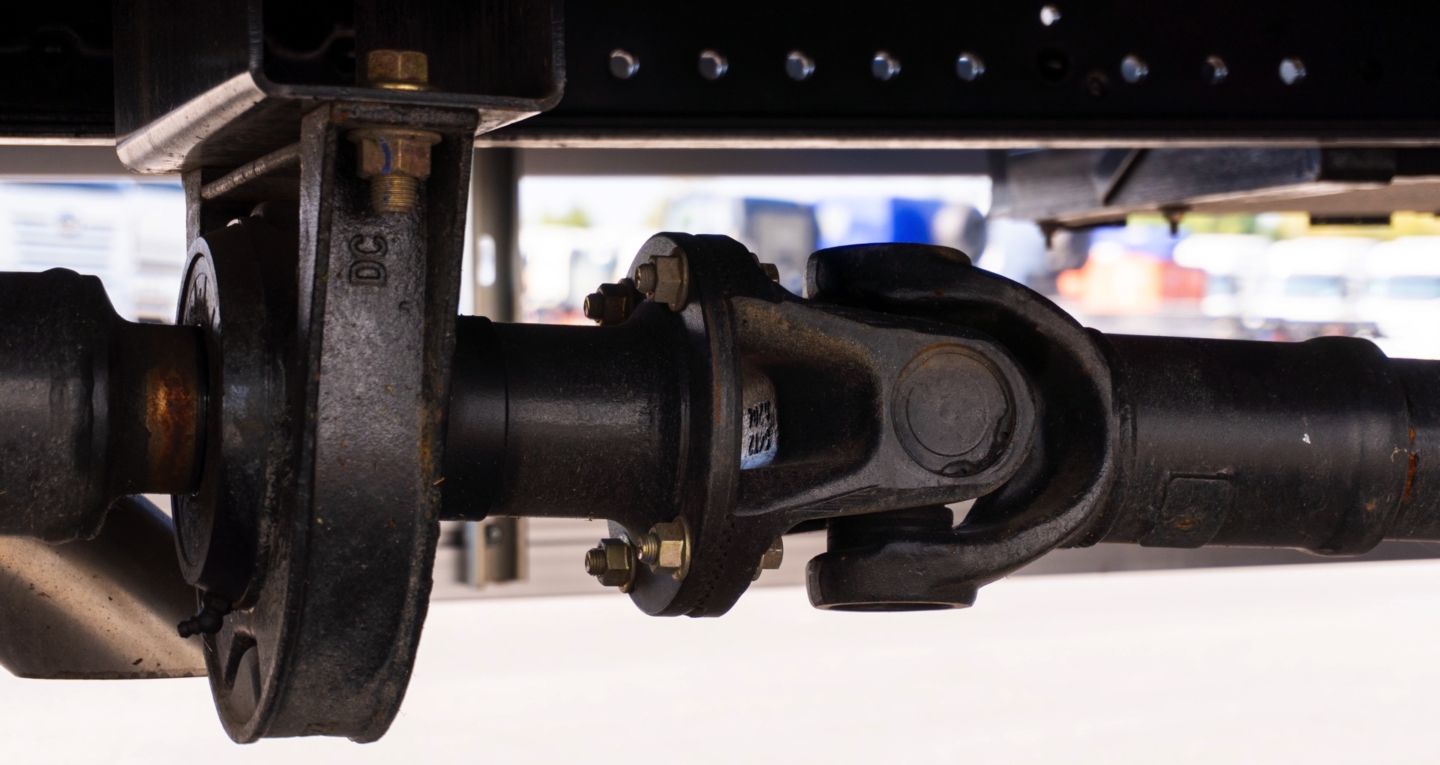

Тип карданного вала

3 секции

Материал карданного вала

Сталь

Передняя ось

Тип подвески

Зависимая

Допустимая нагрузка, кг

6 500

Изготовитель

DANA

Модификация

C180L

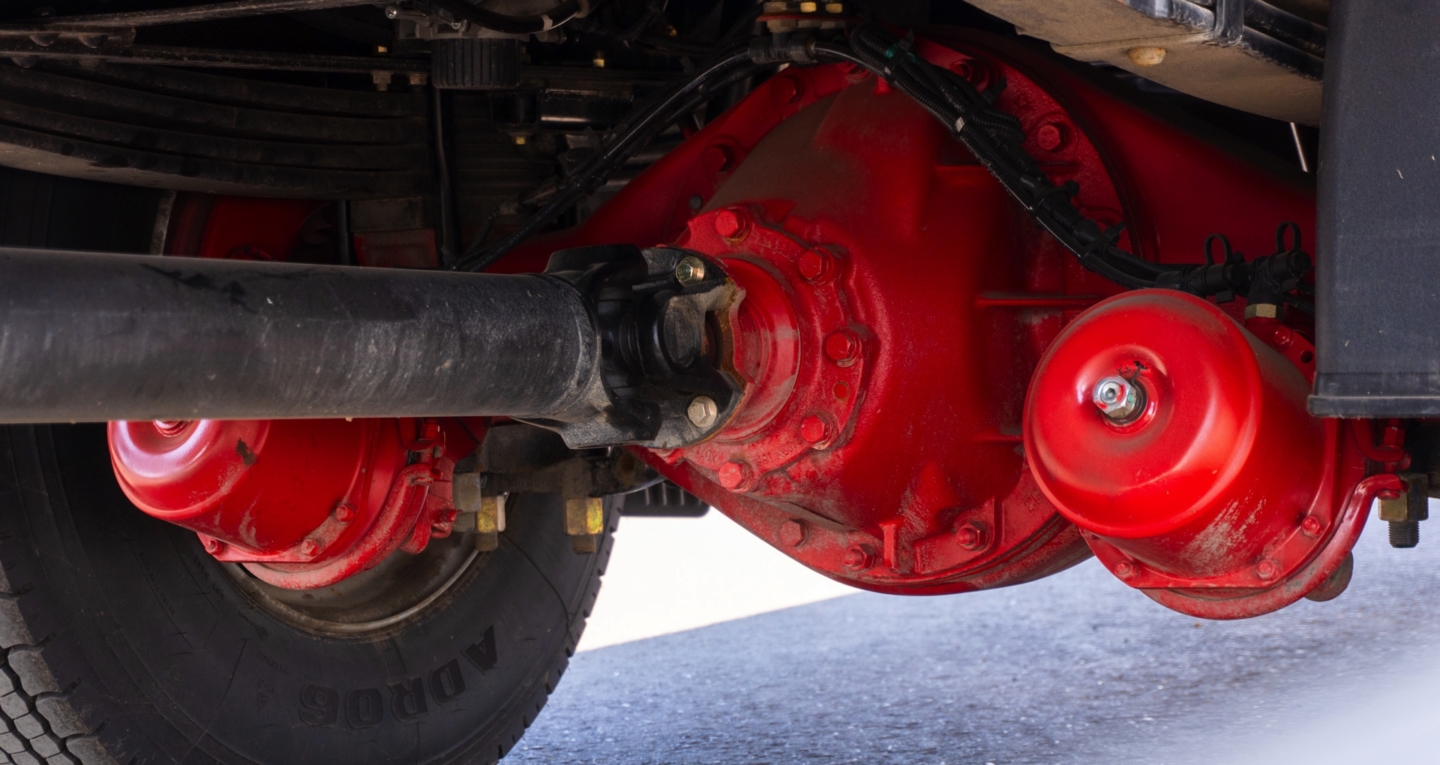

Задняя ось

Допустимая нагрузка, кг

12 500

Передаточное отношение главной пары

4,44

Изготовитель

DANA

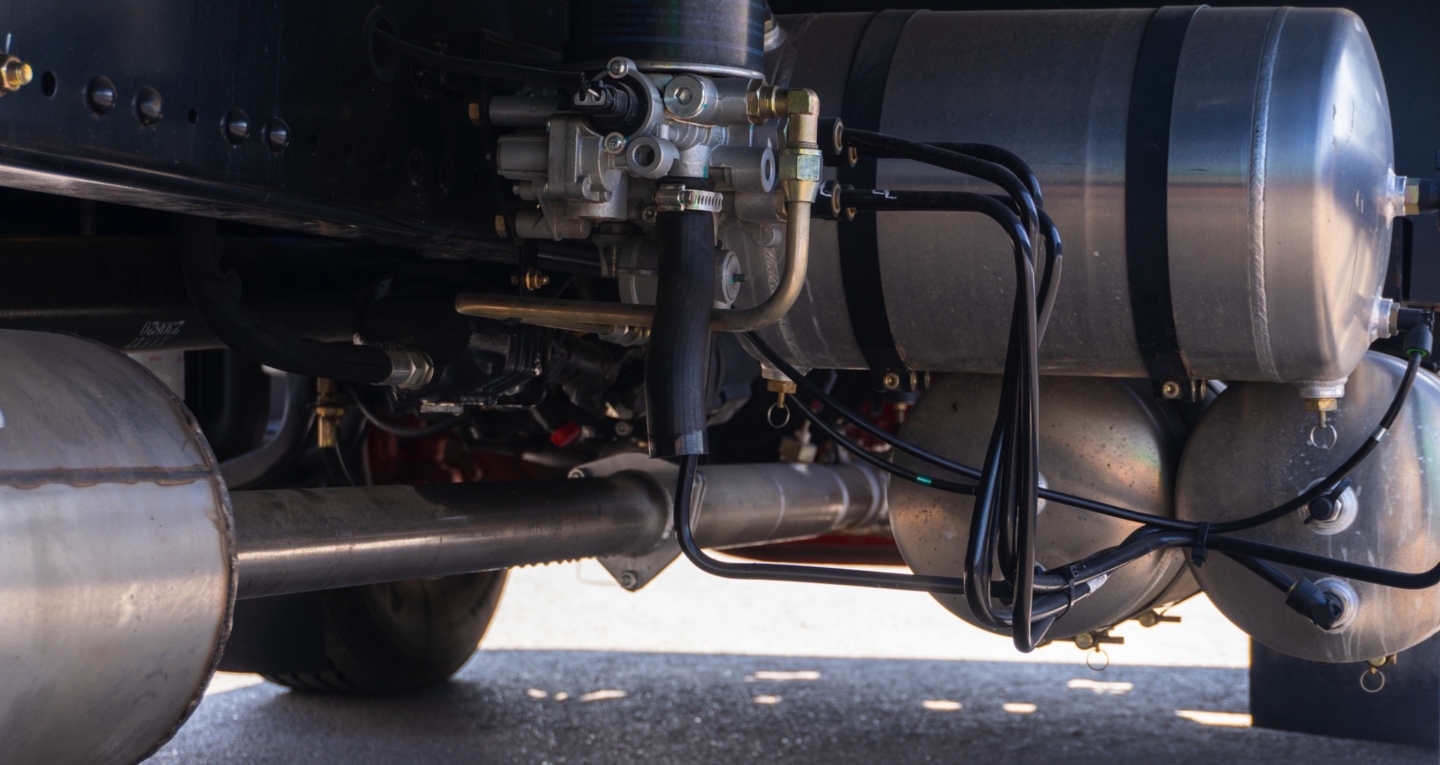

Тормозная система

Тип системы

Пневматическая

Автоматический механизм регулировки зазора

Ручной механизм регулировки зазора

×

Передние тормозные механизмы

Дисковые

Задние тормозные механизмы

Барабанные

Моторный тормоз-замедлитель

Регулятор тормозных сил задней оси

×

ABS (Антиблокировочная тормозная система)

ESC (Система курсовой устойчивости)

Стояночный тормоз

Тормозная камера

Осушитель воздуха

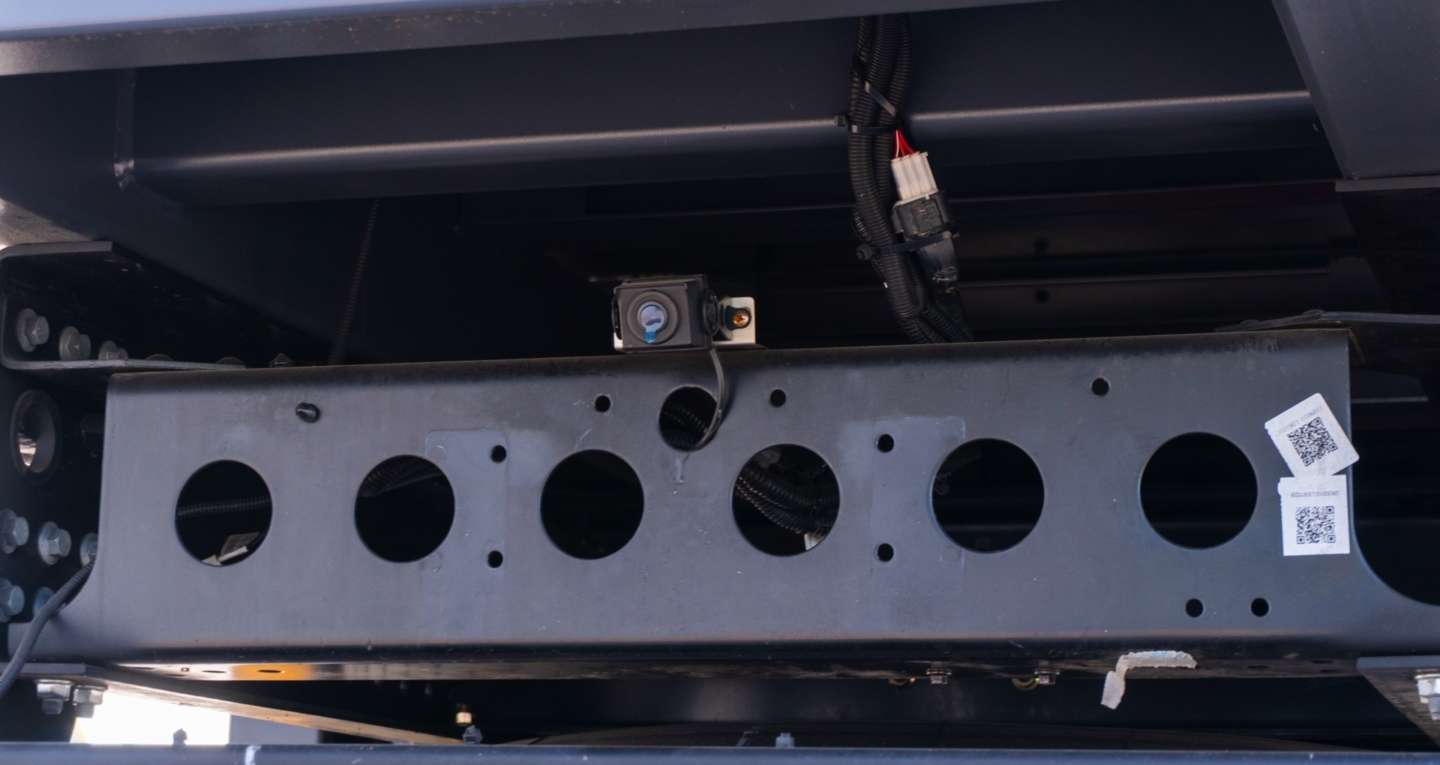

Рама

Размеры лонжерона рамы, мм

250×80×(7+4)

Тип

Лонжеронная

Профиль лонжерона

Двойной

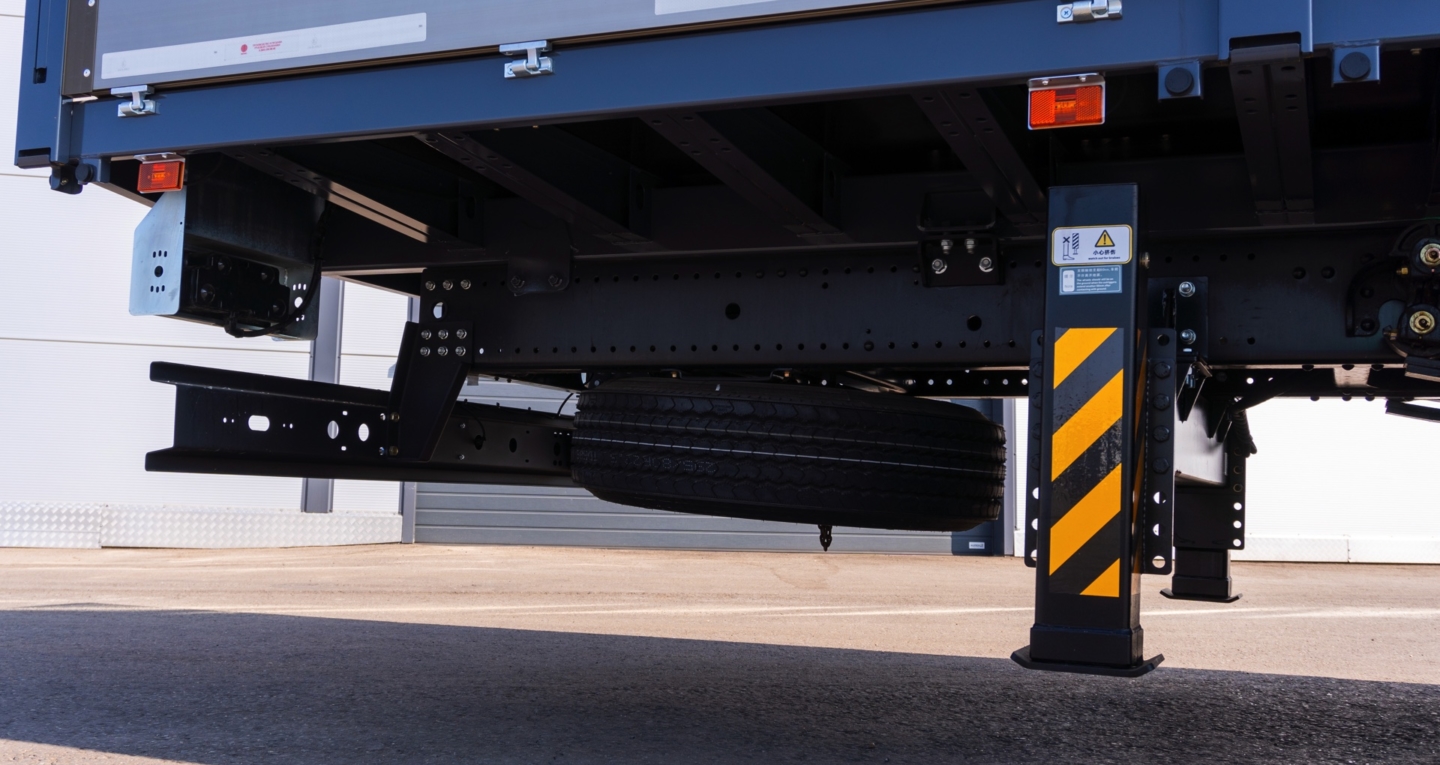

Задний противоподкатный брус

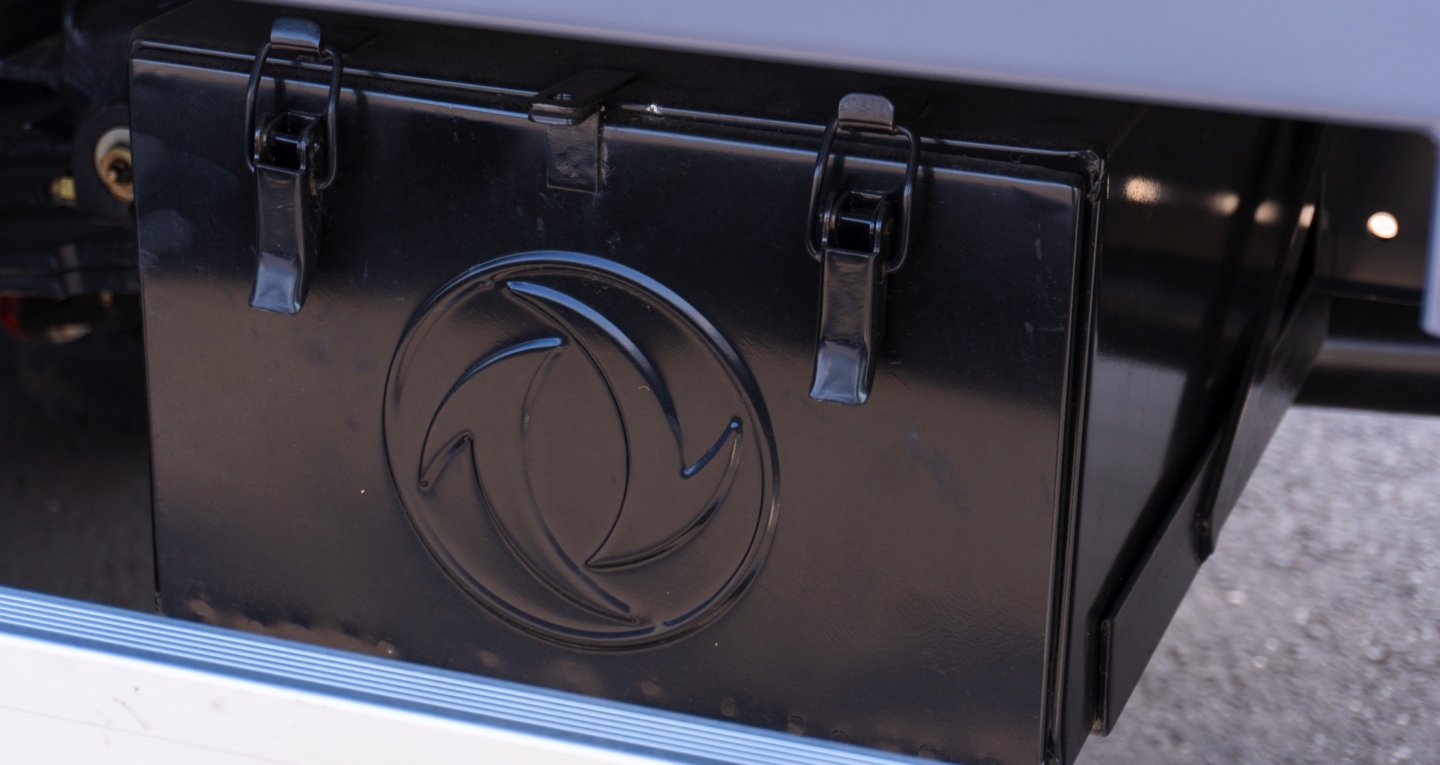

Инструментальный ящик

×

Подвеска

Кол-во листов передней рессоры

3

Передние амортизаторы

Передний стабилизатор поперечной устойчивости

Кол-во листов задней рессоры

4+3

Задние амортизаторы

Задний стабилизатор поперечной устойчивости

×

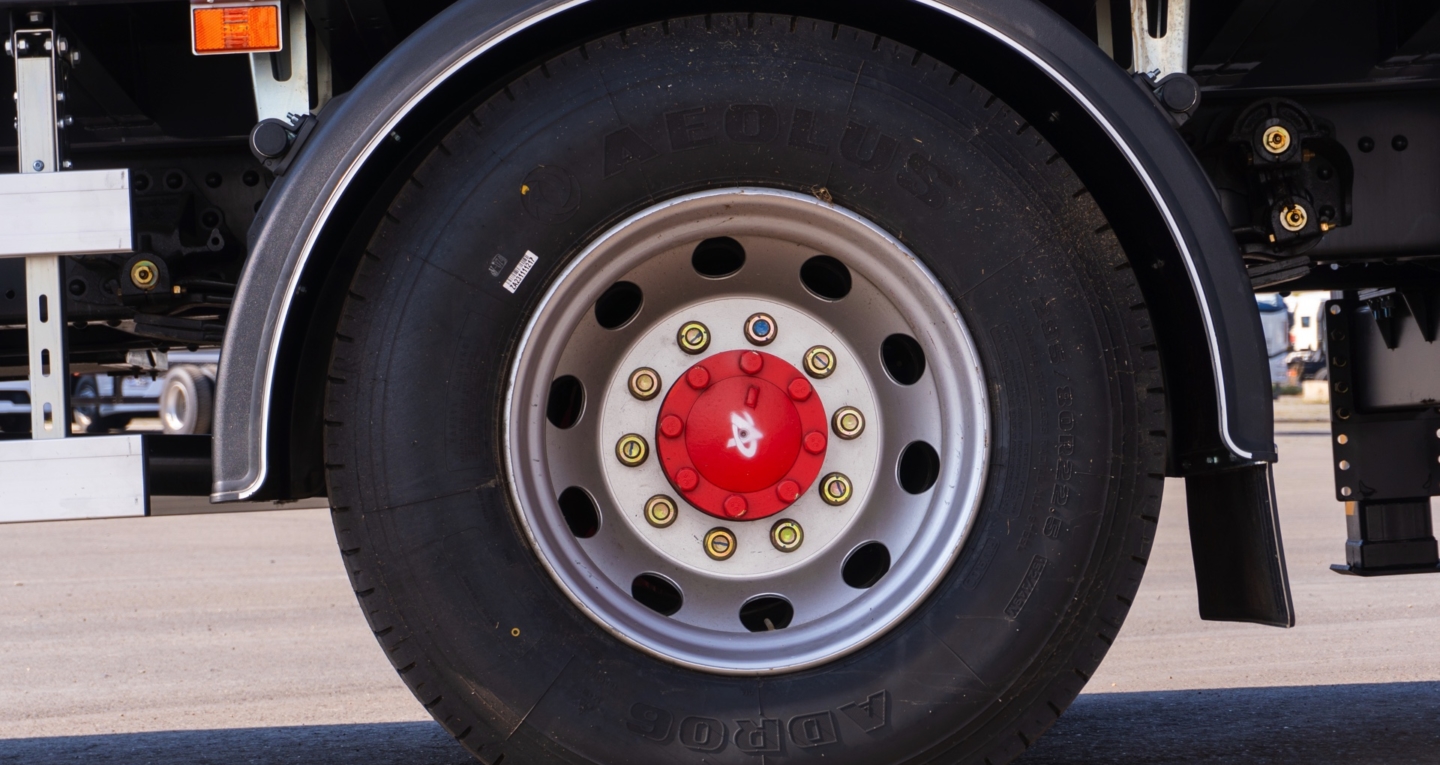

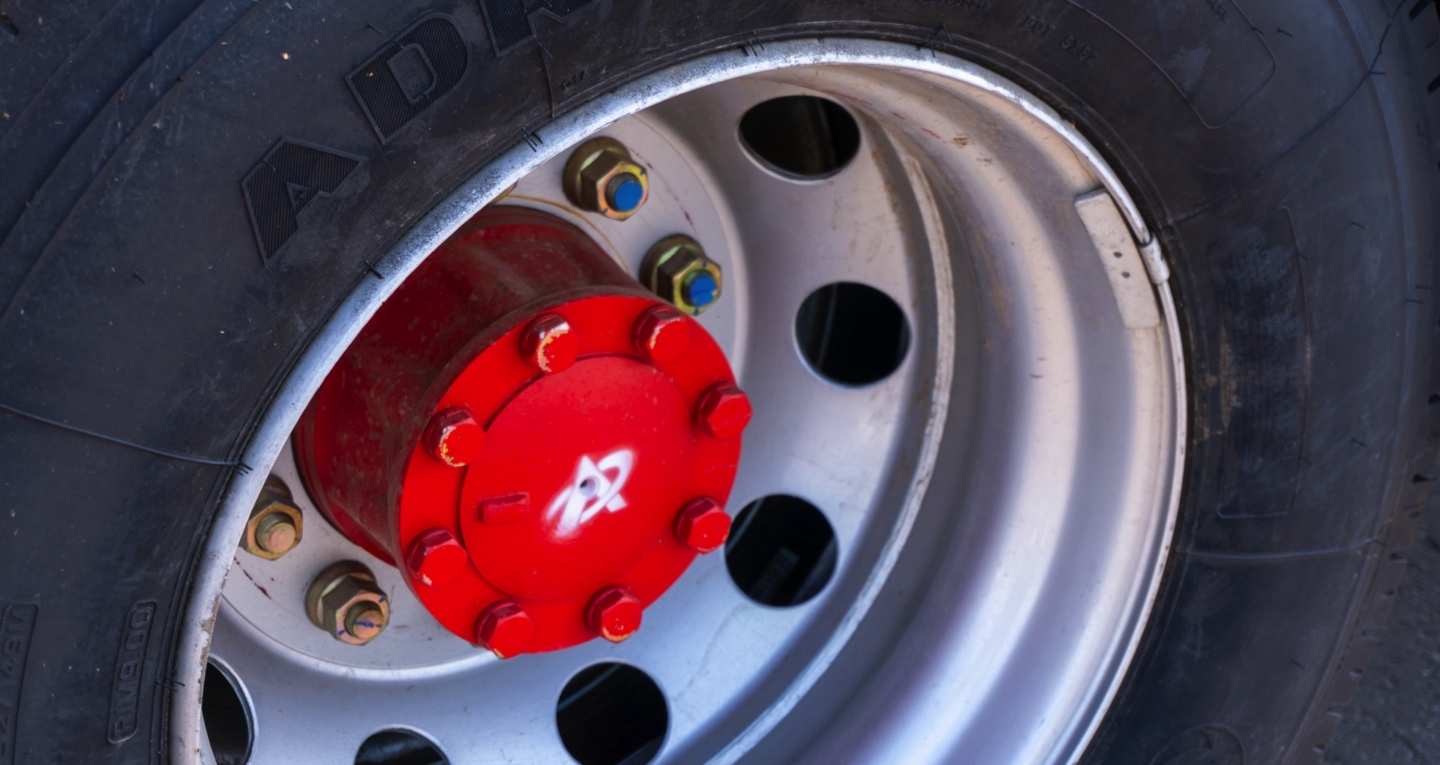

Колеса

Размерность шин

259/80R22,5

Материал колесного диска

Сталь

Кол-во шин

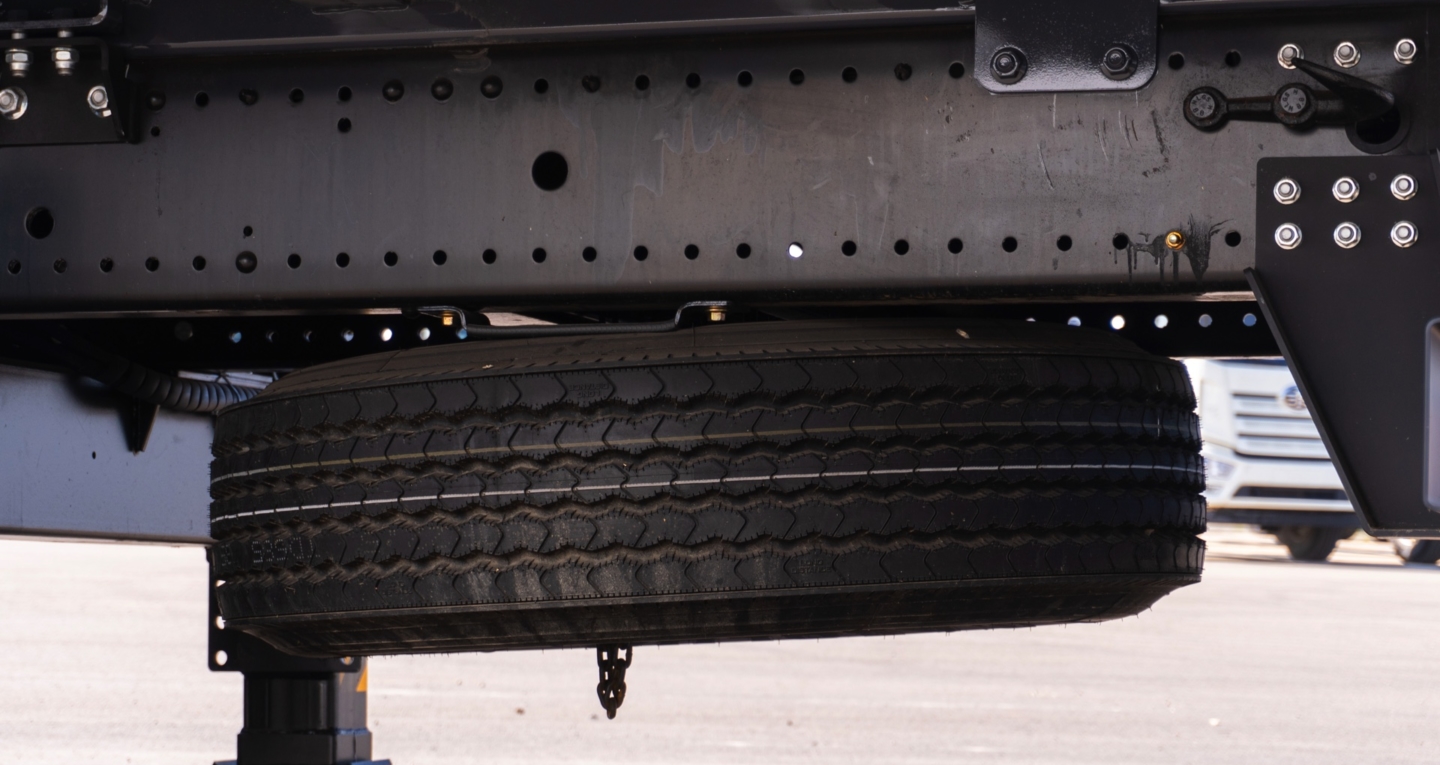

6+1

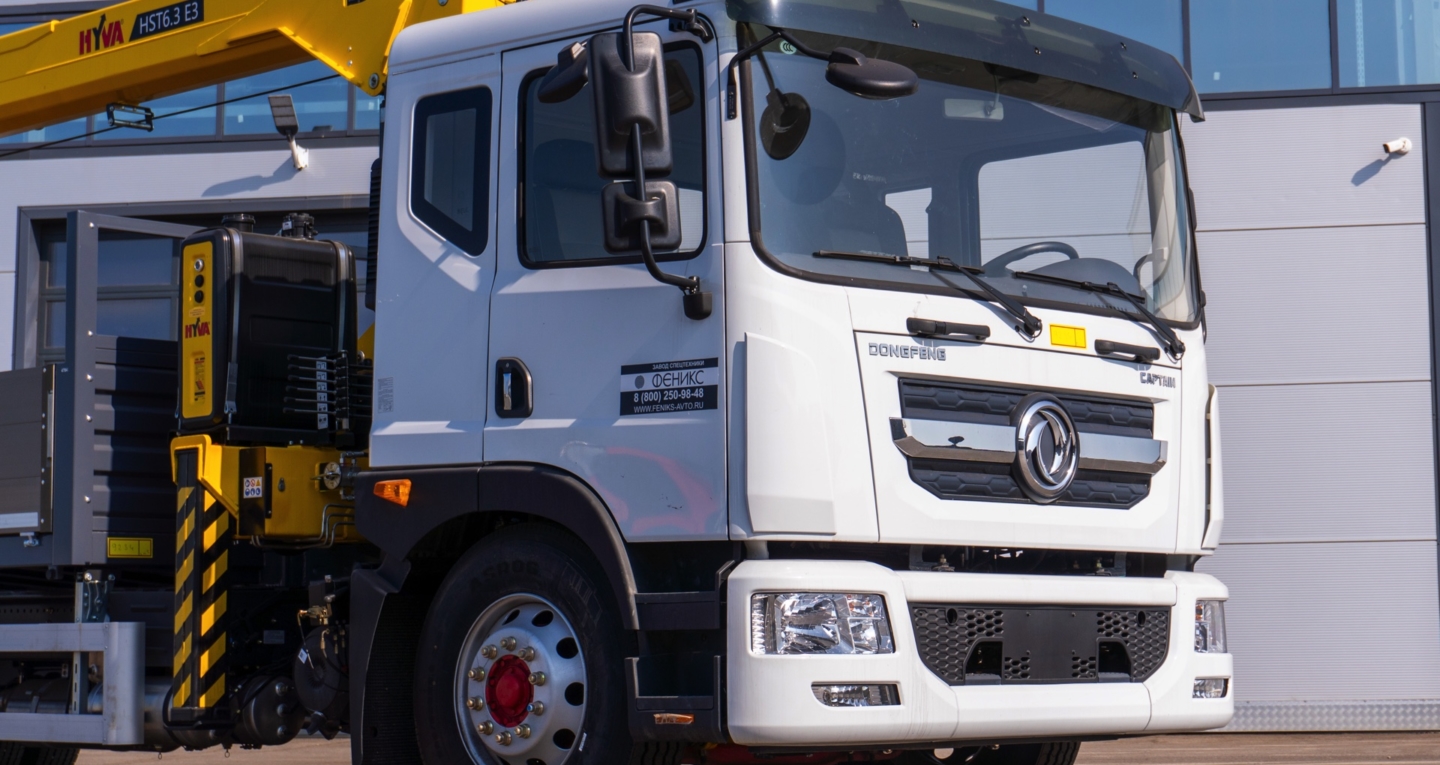

Кабина

Механизм подъема кабины

Материал переднего бампера

Сталь

Окрашенный в цвет кабины передний бампер

Обтекатель на крышу

Опционально

Двери

Стеклоподъемники

Электрические

Центральный замок с дистанционным управлением

Освещение

Электрокорректор

Передние противотуманные пары

Раздельные секции ближнего и дальнего света

Светодиодные ДХО

Модификация

C180L

Зеркала

Регулировки

Электрические

Подогрев

Фронтальное зеркало

Бордюрное зеркало

Включение освещения при открытии двери

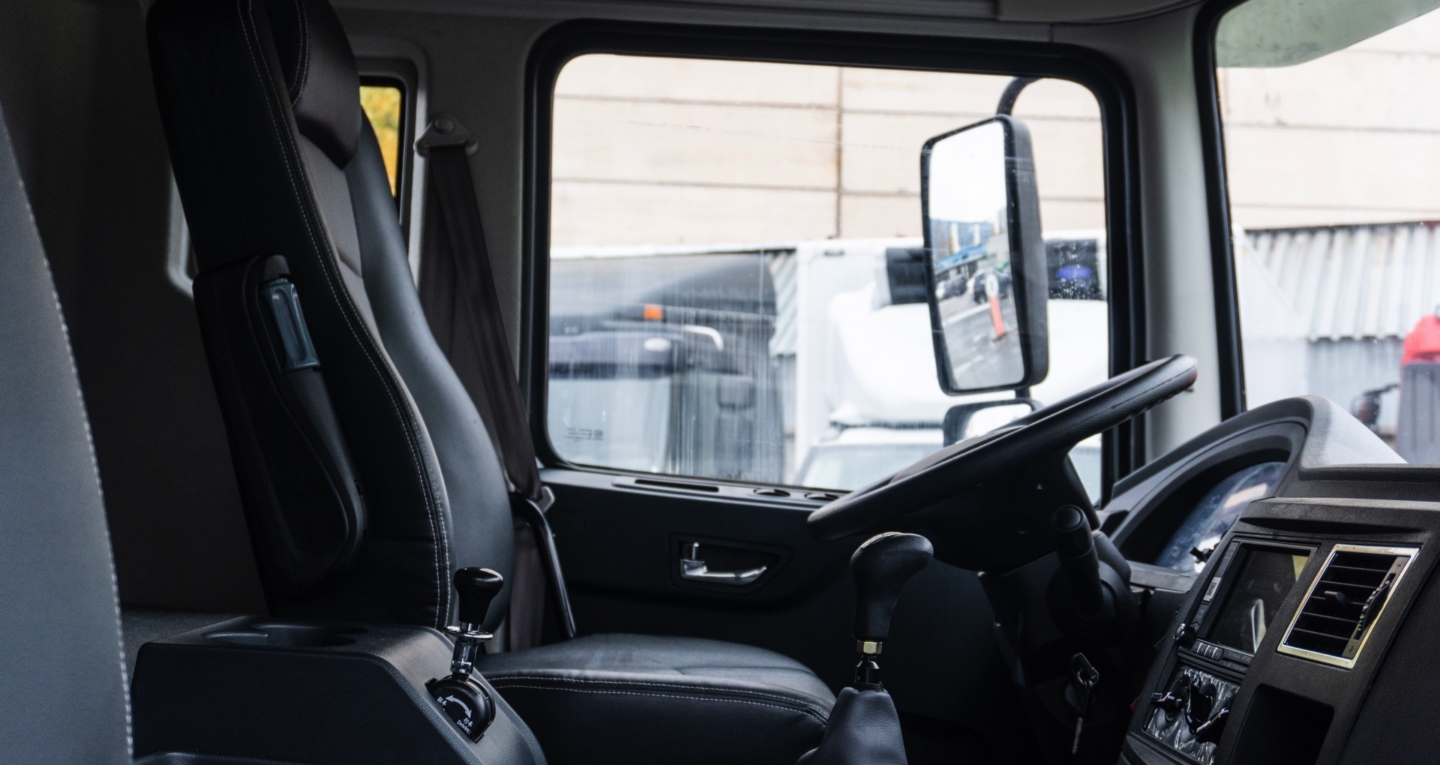

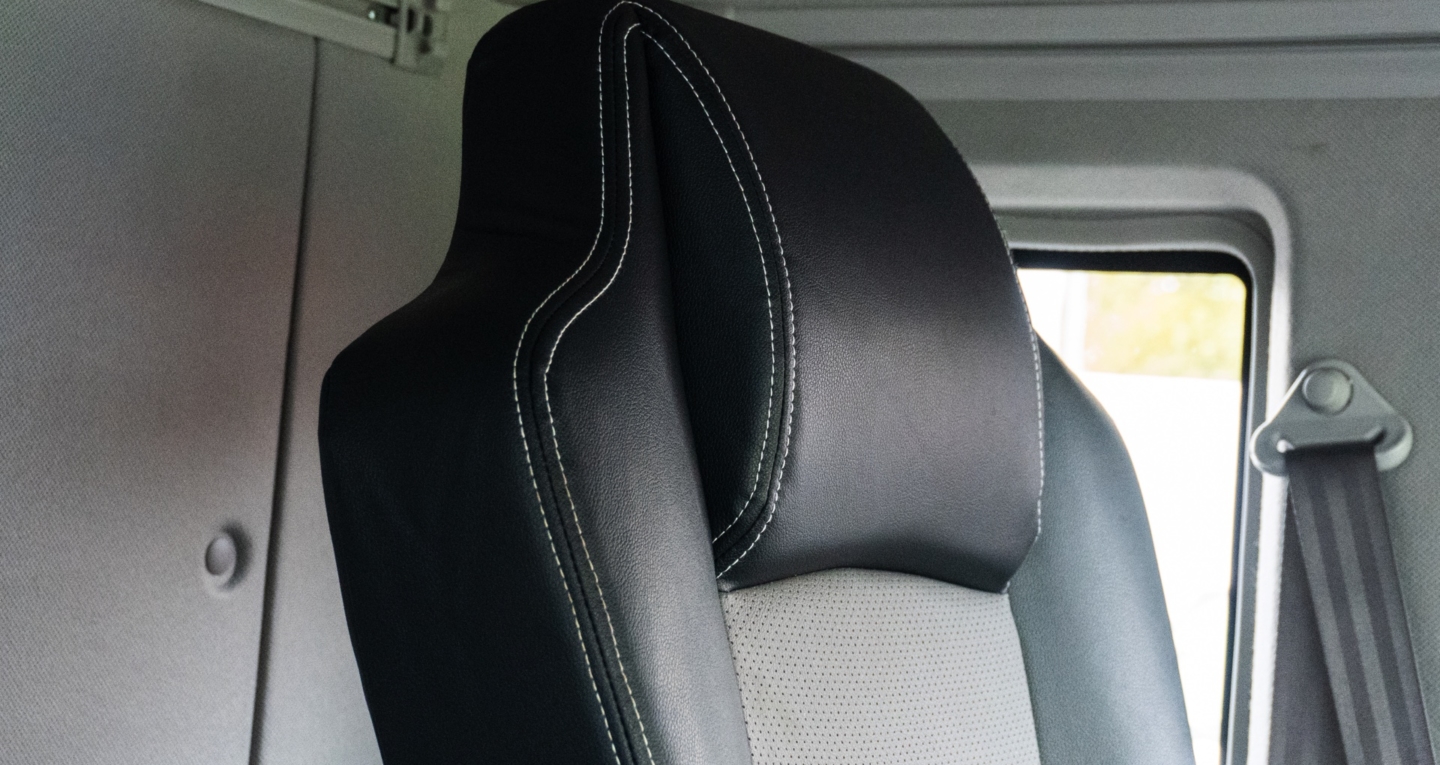

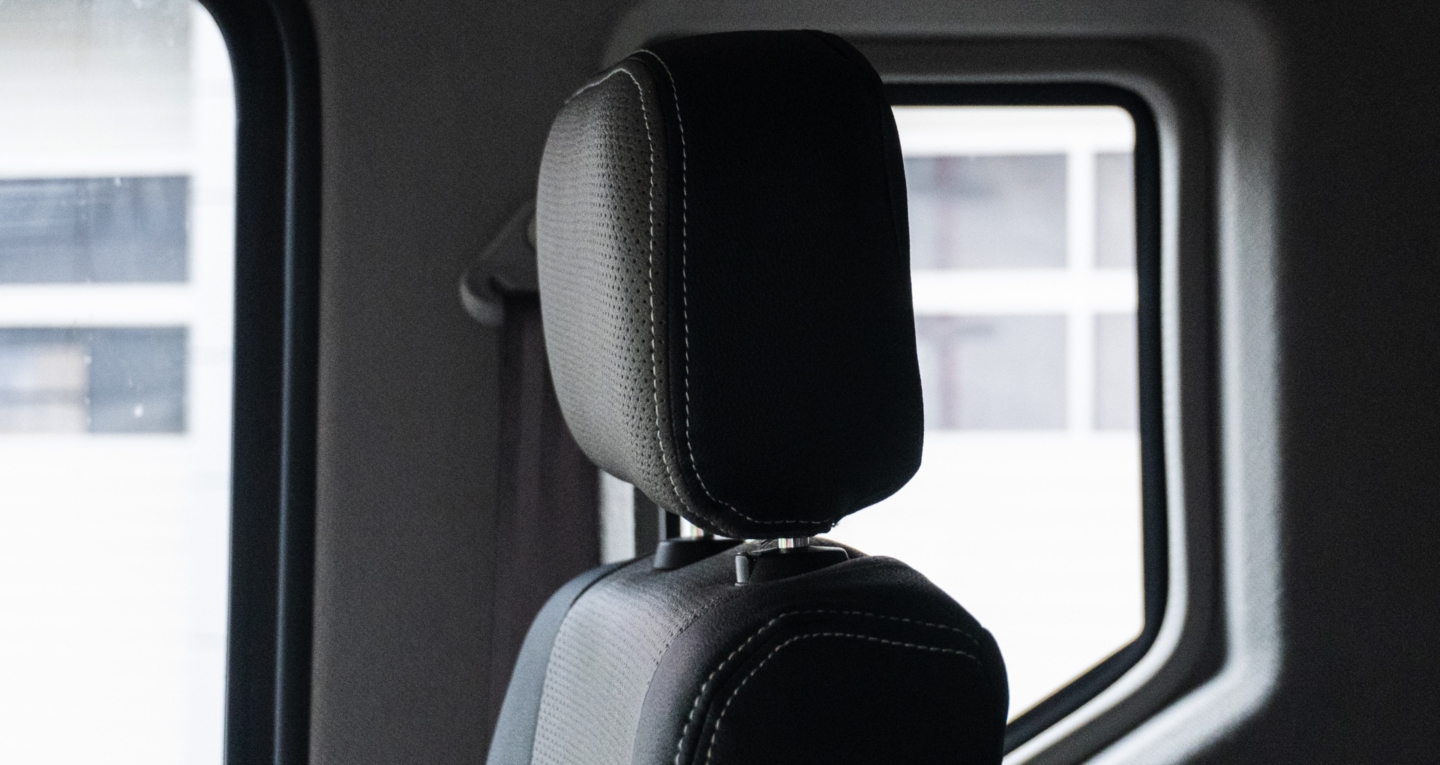

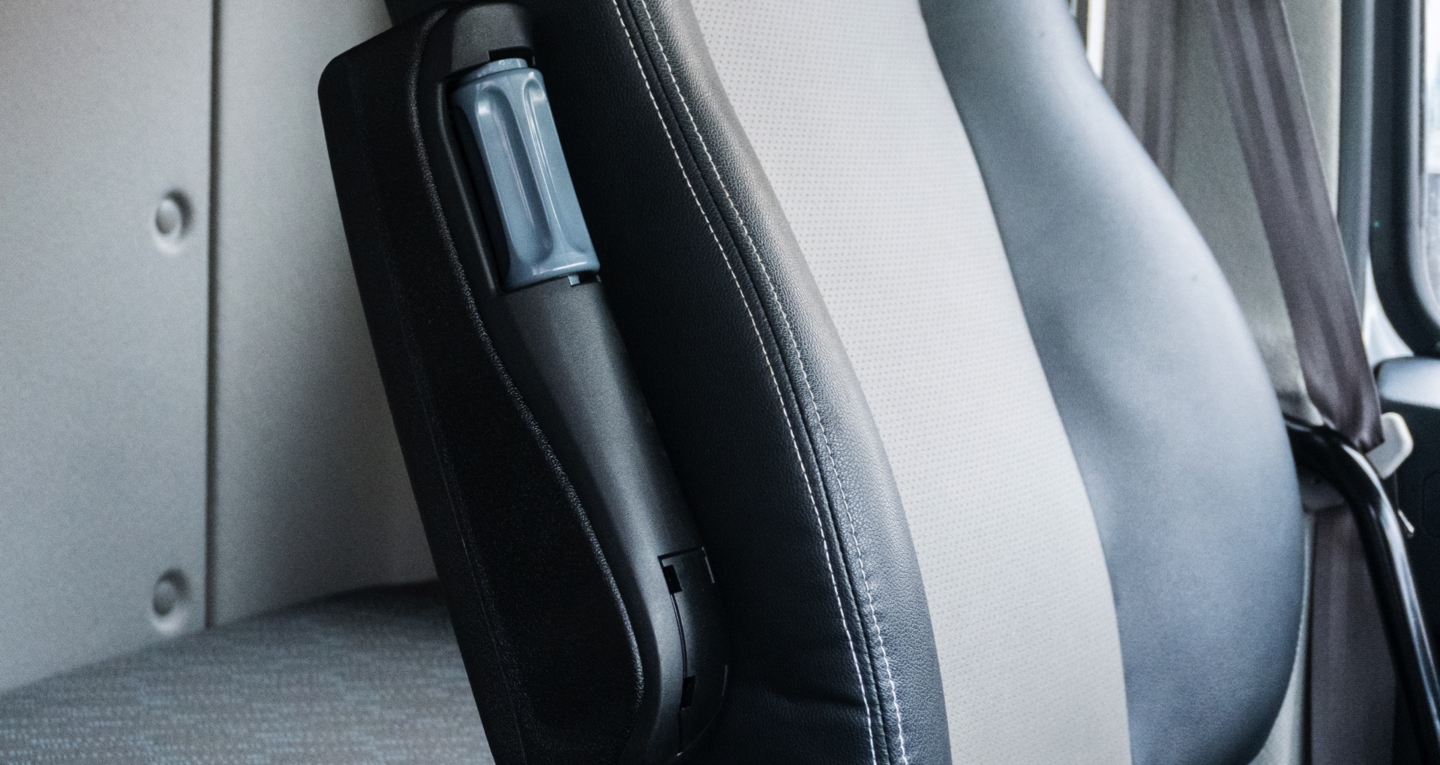

Сиденья

Кол-во мест (вод+пасс)

1+1

Регулировки сиденья водителя

Механические

Пневмоподвеска сиденья водителя

Регулировки пассажирского сиденья

Механические

Обивка сидений

Комбинированная

Подушка безопасности водителя

×

Подушка безопасности пассажира

×

Регулировка ремня безопасности водителя по высоте

Индикатор непристегнутого ремня безопасности водителя

Индикатор непристегнутого ремня безопасности пассажира

×

Ассистенты движения

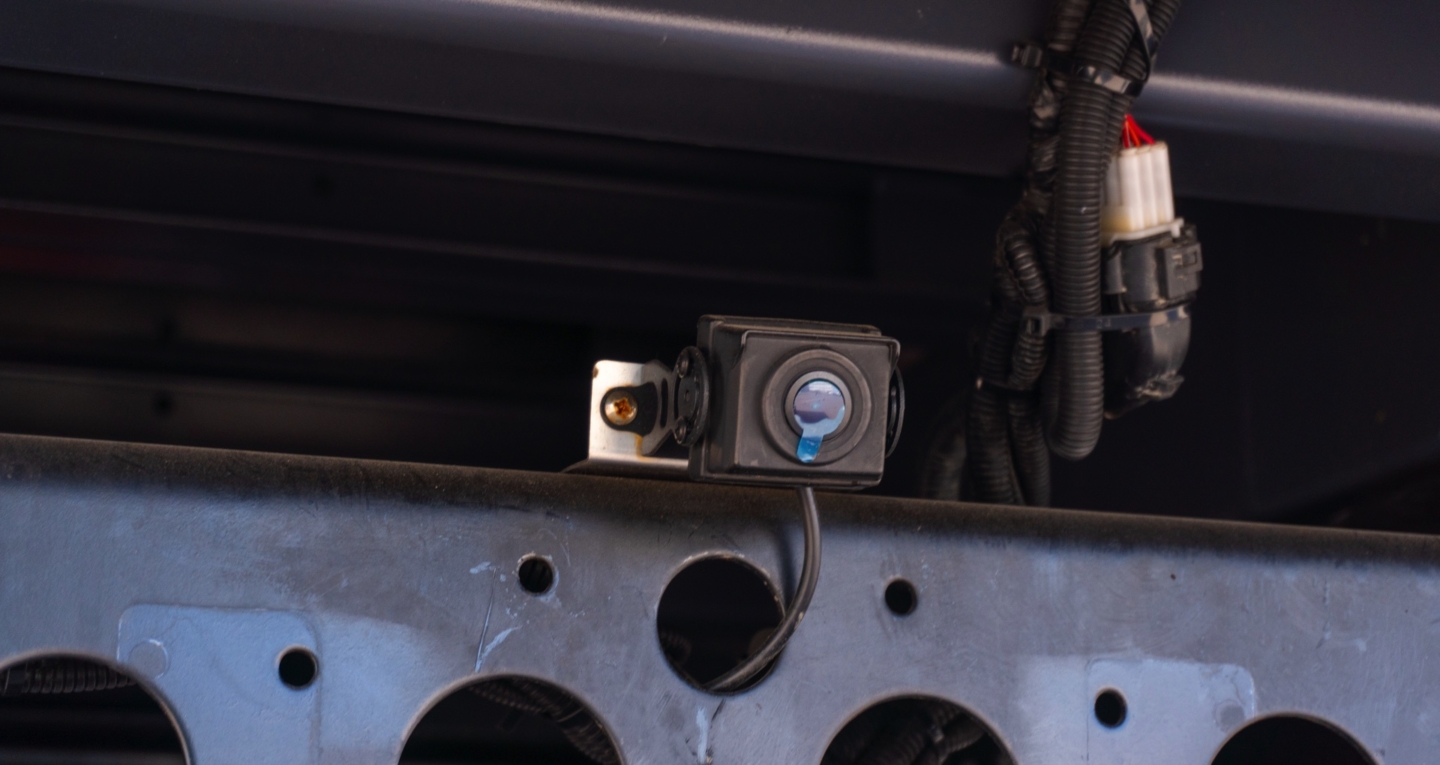

Камера заднего вида

Опционально

Датчики парковки (задние)

×

Круиз-контроль

Электрооборудование

Подключение мобильного телефона через bluetooth

Мультимедиа система с LCD

Опционально

Аудиоподготовка

Воспроизведение музыки через bluetooth MP3

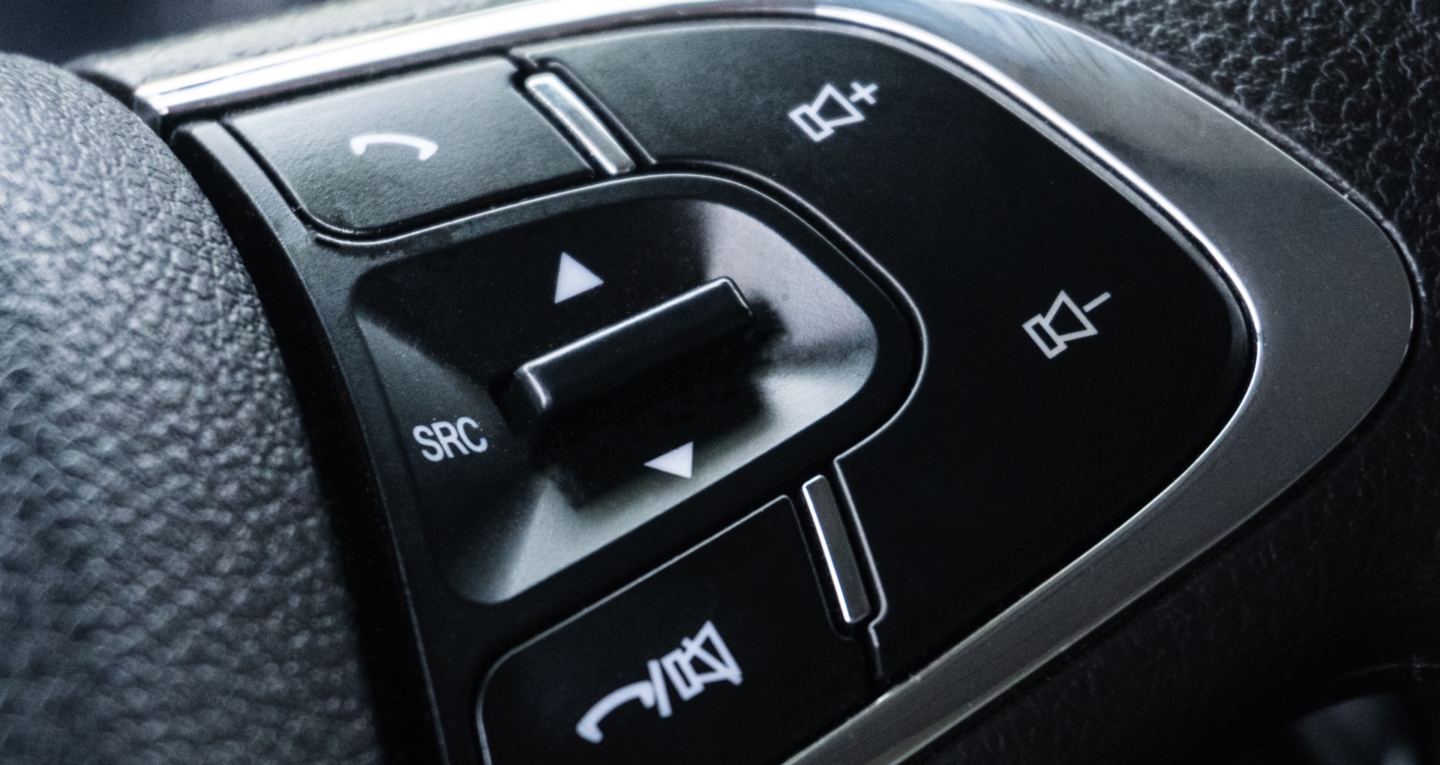

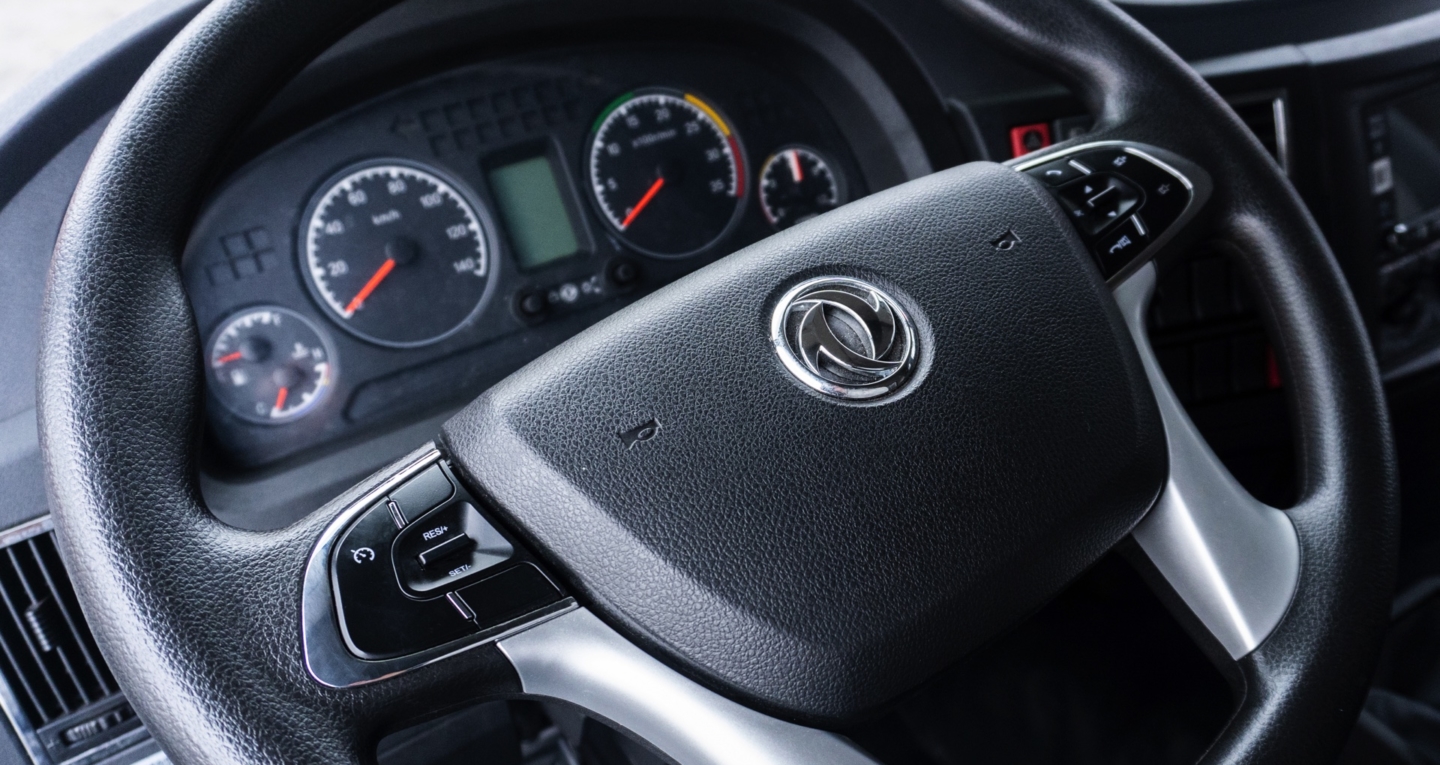

Кнопки управления на руле

Пневматические звуковой сигнал

Электрический звуковой сигнал

Маршрутный компьютер

Режим самодиагностики приборов

×

Напряжение бортовой сети, В

24

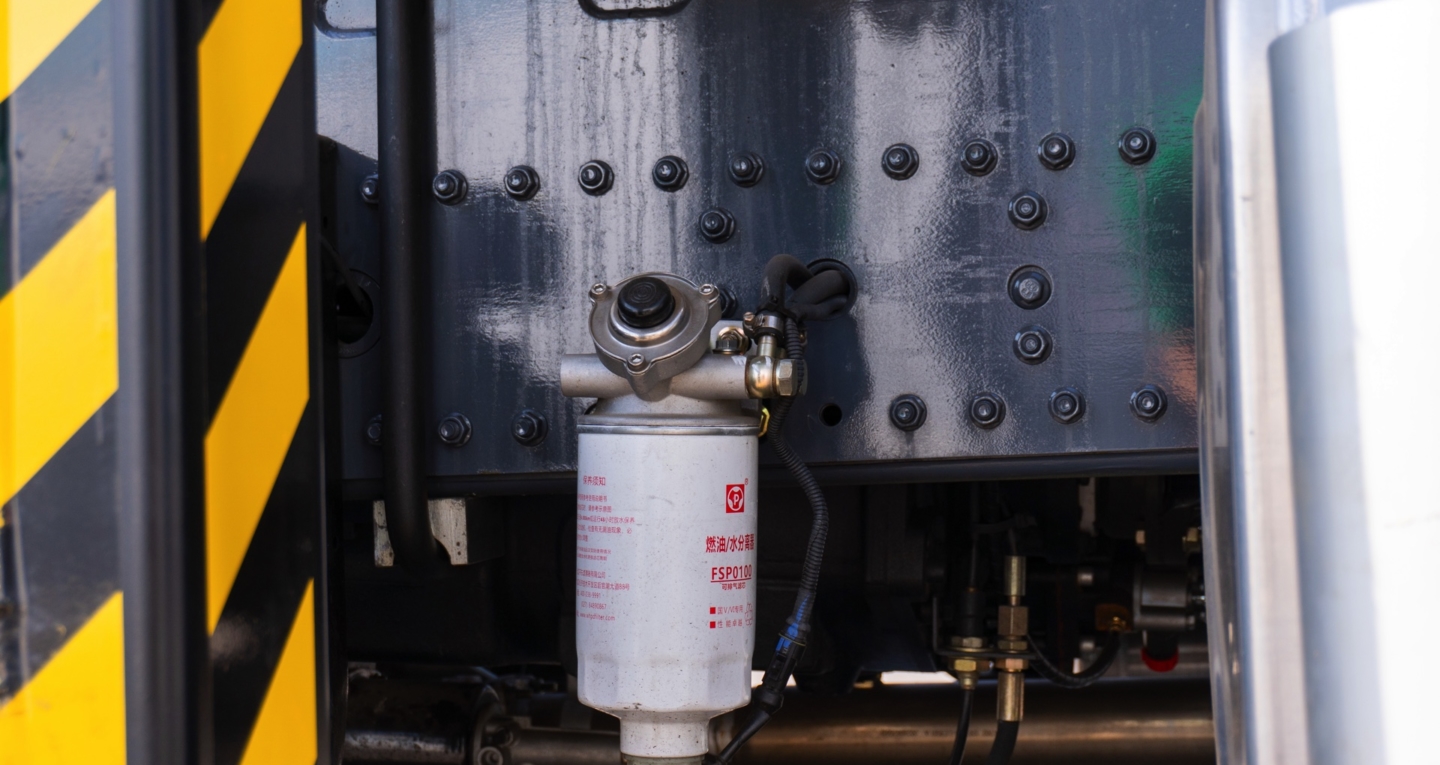

Топливный фильтр с подогревом влагоотделителя

×

Зуммер движения задним ходом

×

Климат-контроль

Подогрев сиденья водителя

×

Подогрев сиденья пассажира

×

Кондиционер

Интерьер

Противосолнечный козырек для водителя

Противосолнечный козырек для пассажира

Регулировка рулевой колонки по высоте и вылету

Потолочная полка со стороны водителя и пассажира

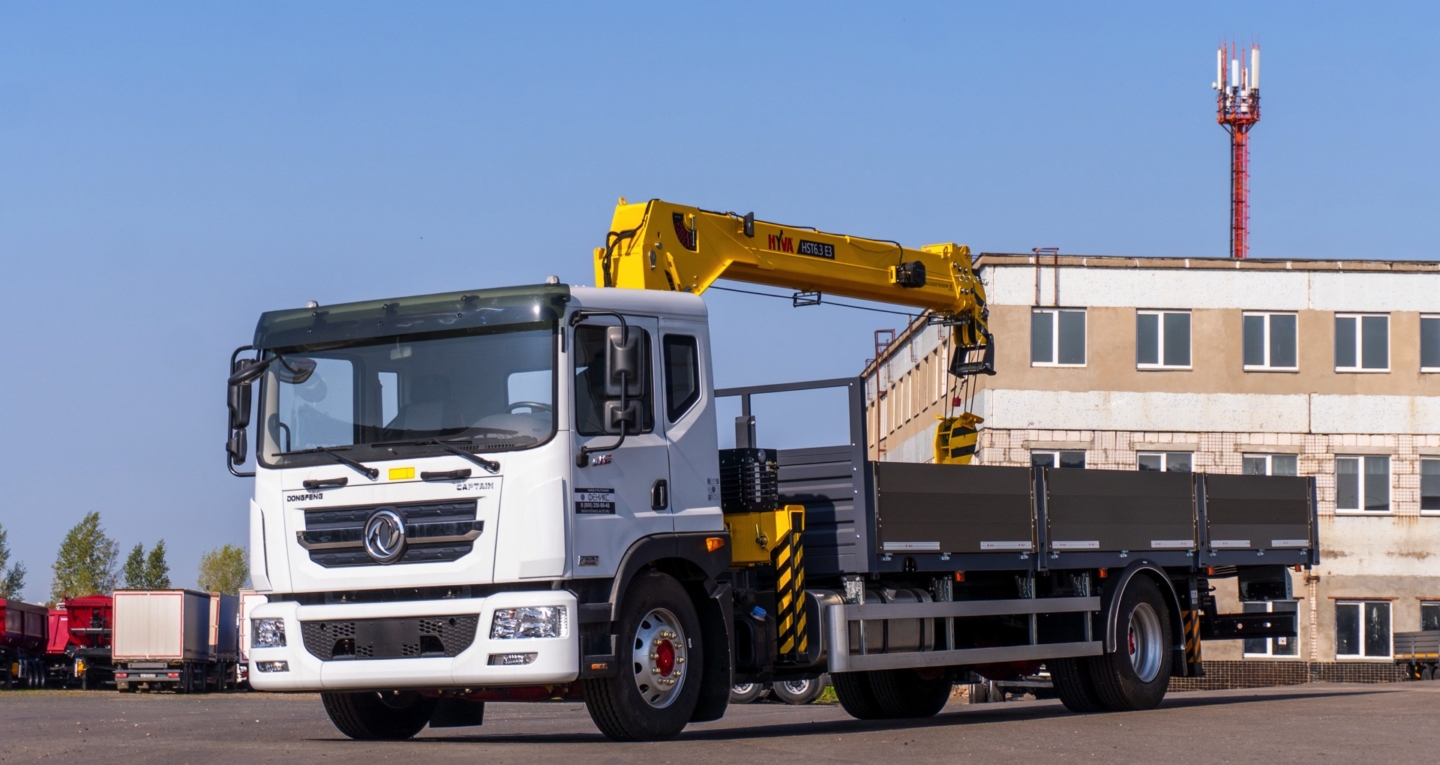

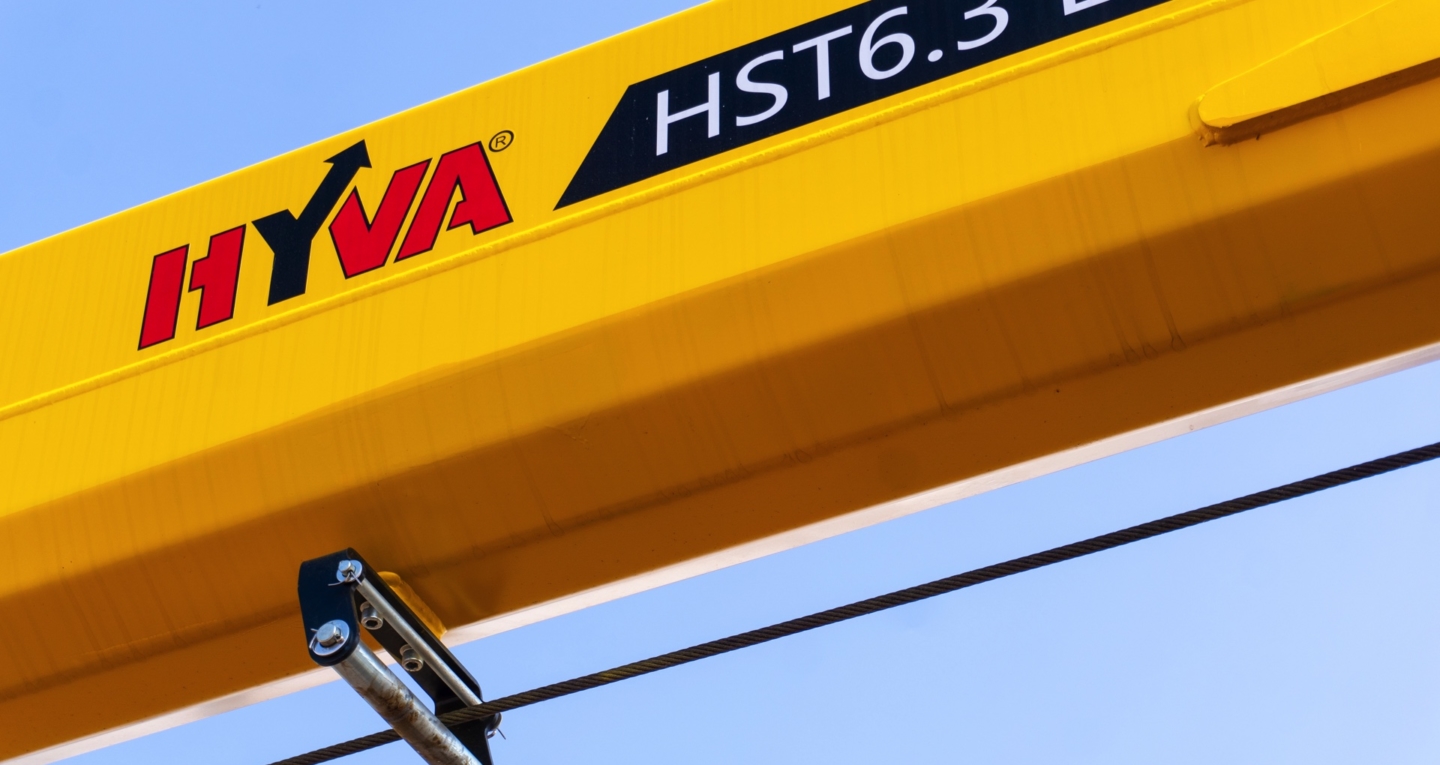

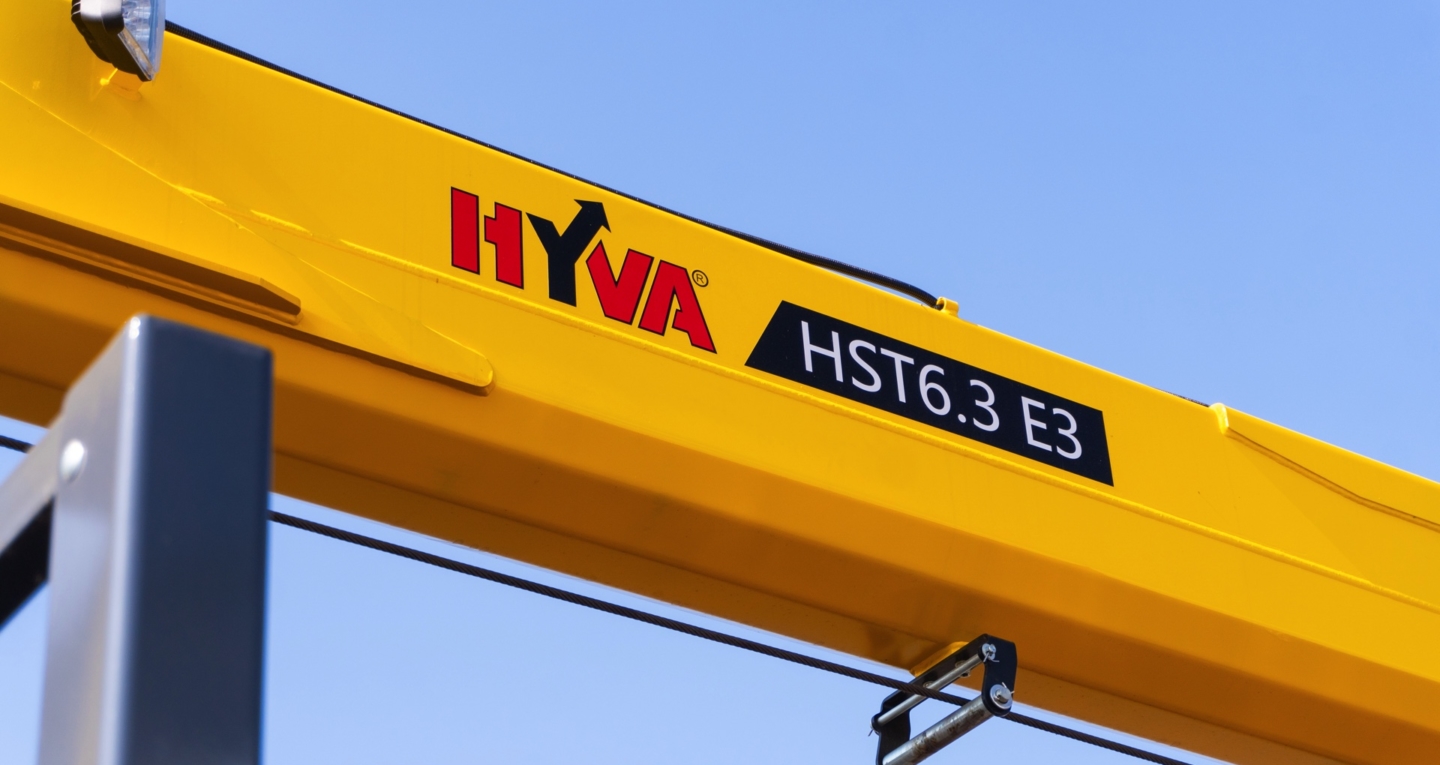

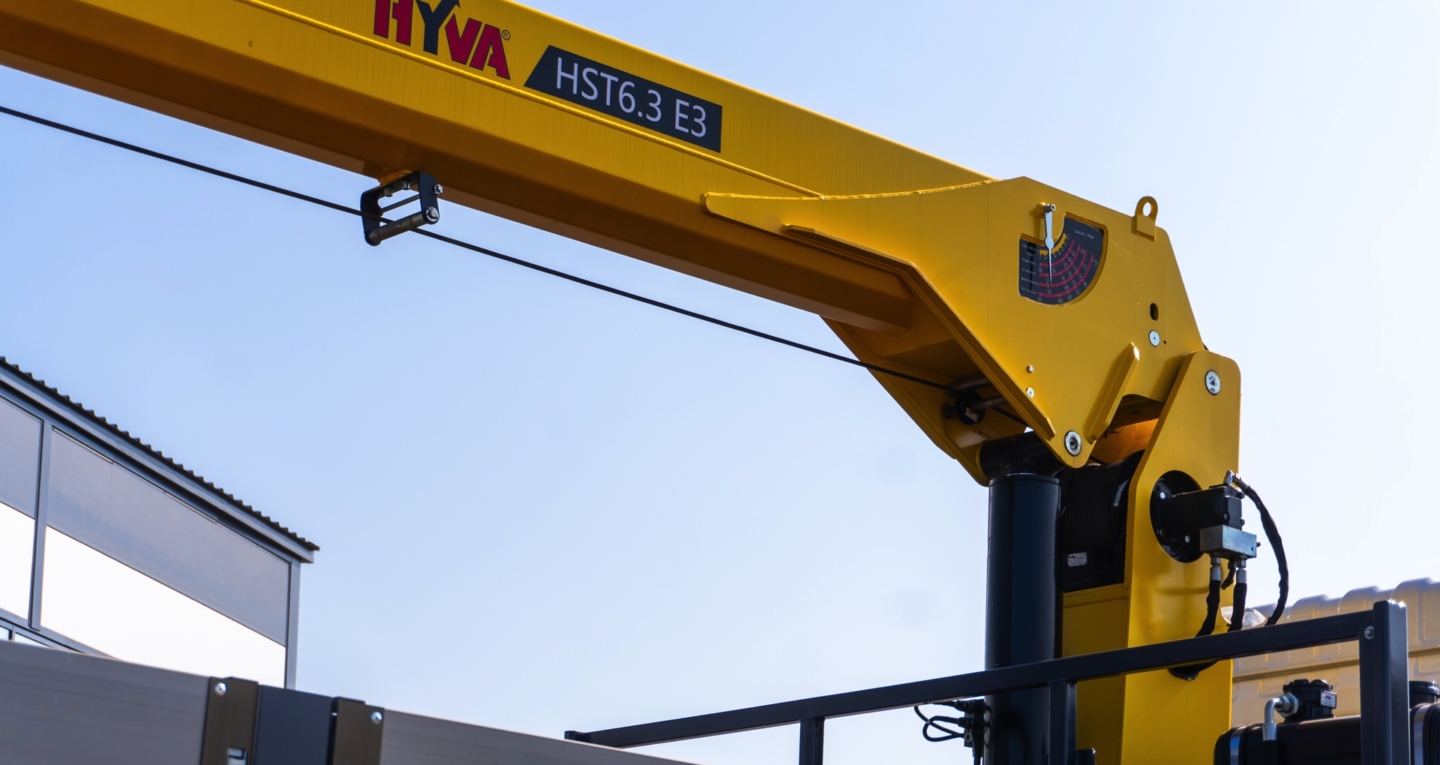

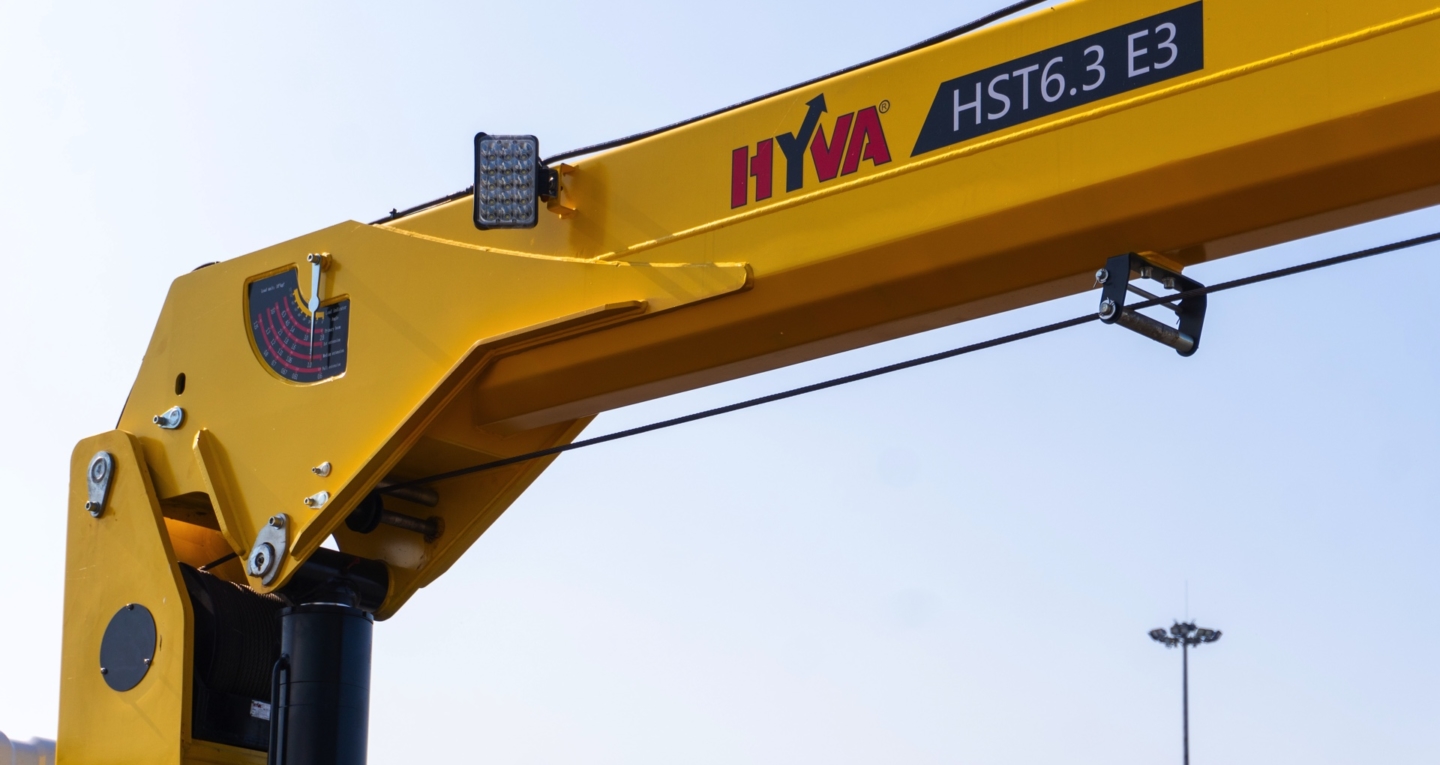

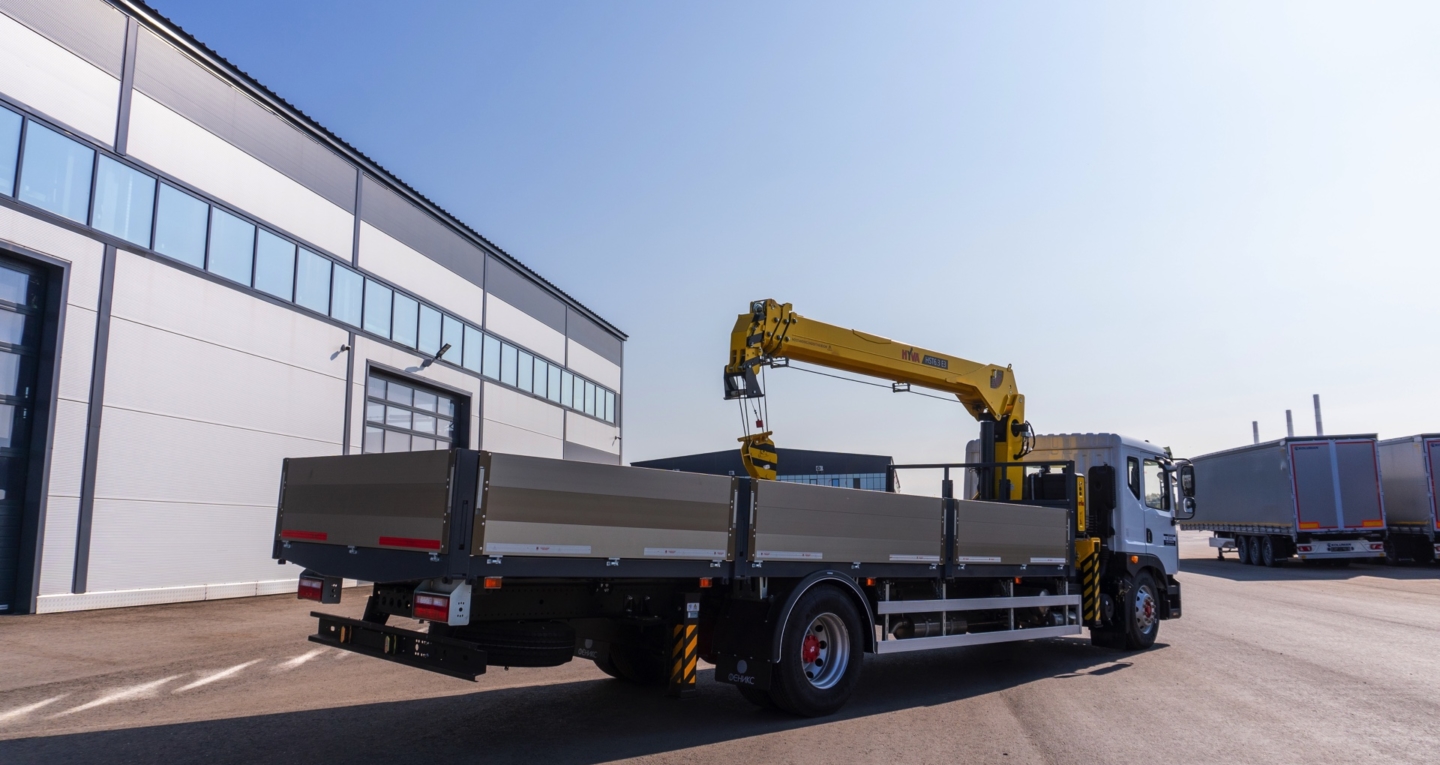

Автомобиль-специальный DONGDENG С180L, грузовой бортовой оснащенный краном-манипулятором KTSSK6.3E3 (HYVA 6.3)

ИЗГОТОВИТЕЛЬ: ТФК ФЕНИКС

ТИП: 78G02 специальный, грузовой бортовой оснащенный краном-манипулятором.

Внешний вид ТС с КМУ (чертеж)

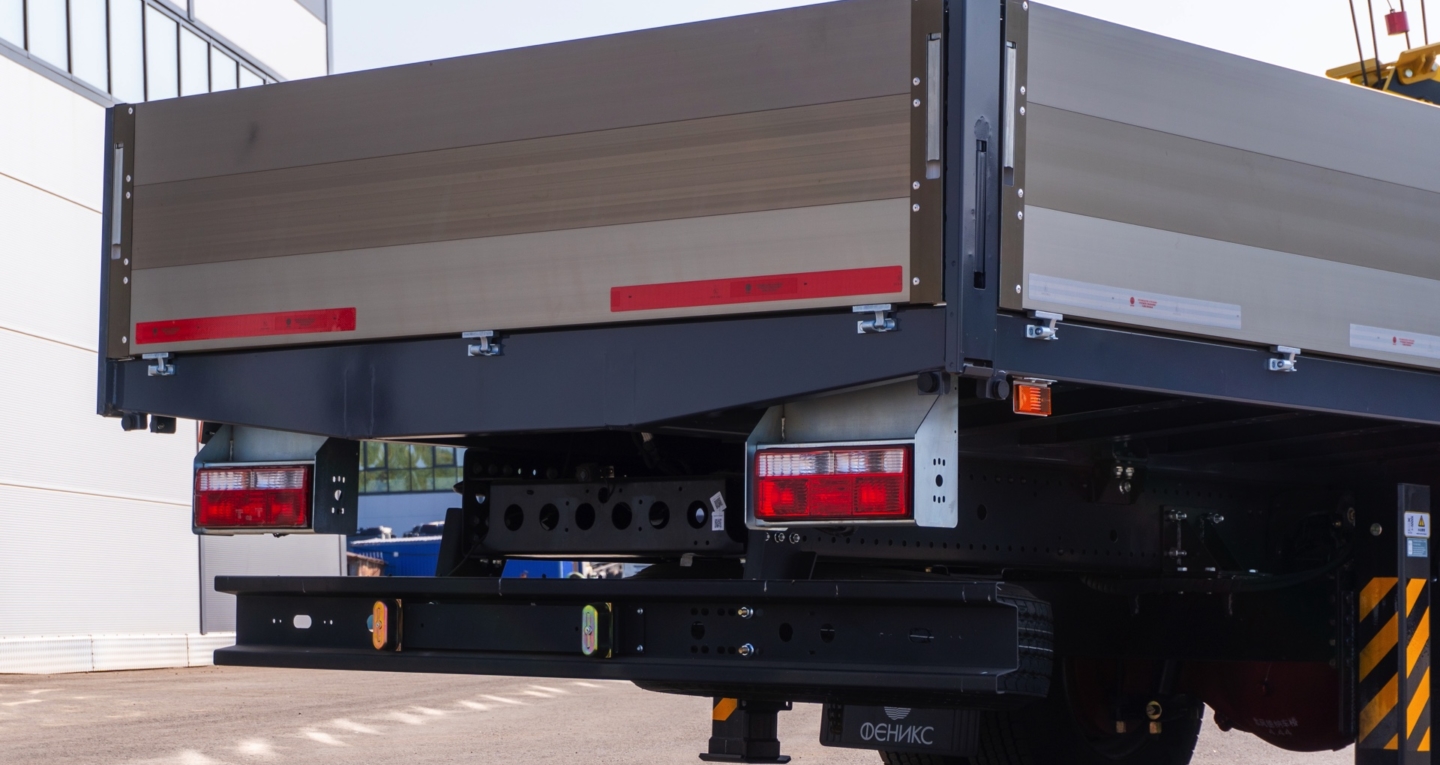

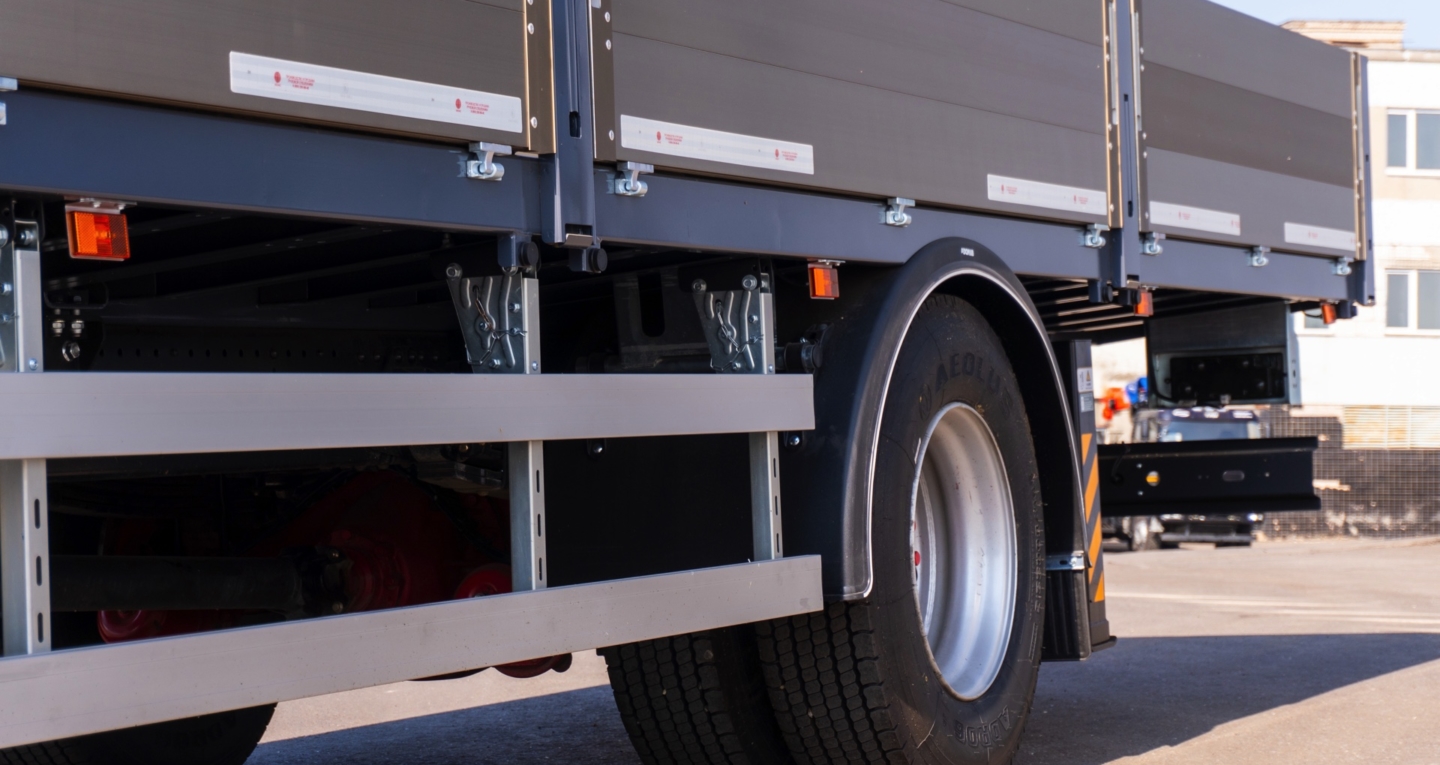

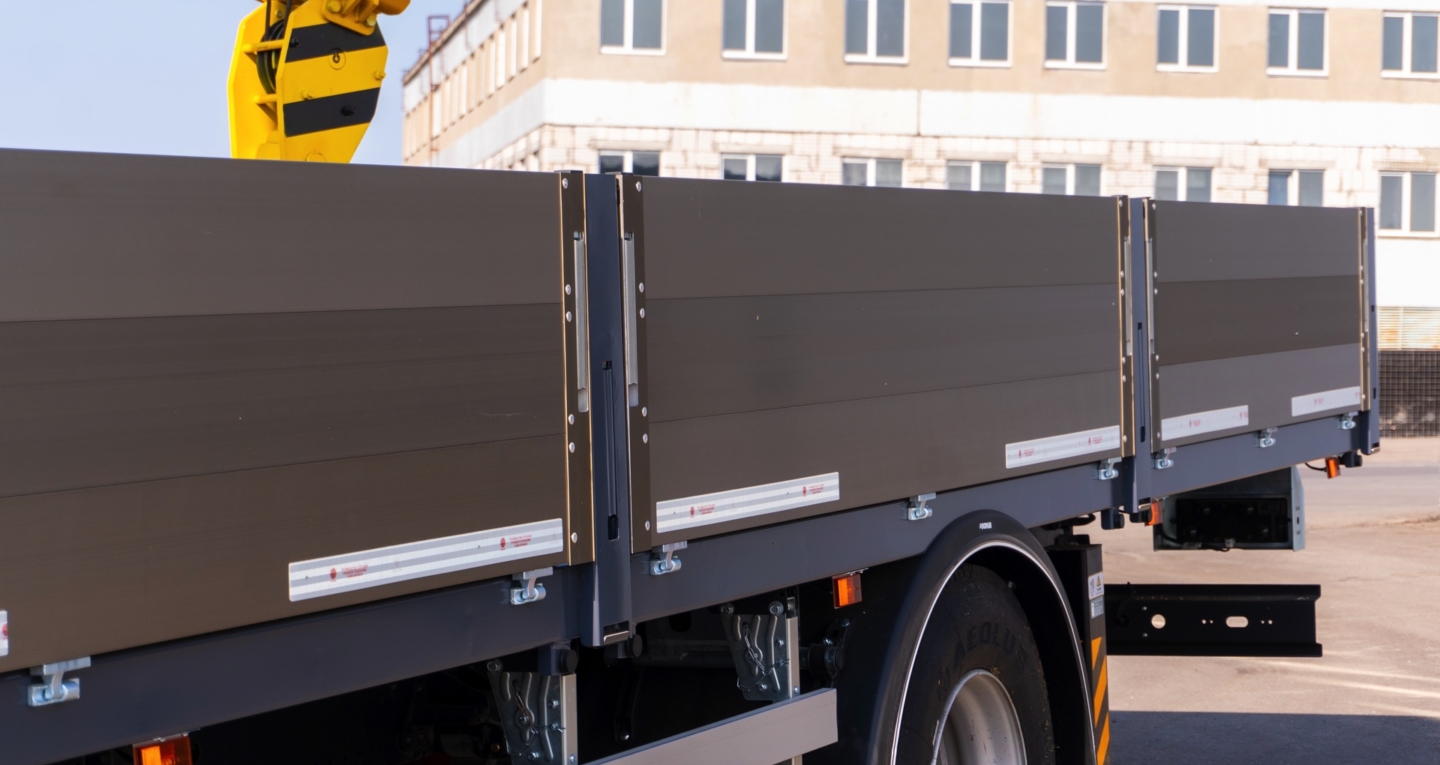

Исполнение платформы

· бортовая платформа в заниженном исполнении, без каркаса и тента, с быстросъемными стойками;

· передняя стенка кузова – целиковая, прикреплена к основанию кузова и к передним вертикальным стойкам.

· запоры открывающихся частей бортов механические, открываются вручную;

· материал панелей бортов платформы — алюминиевые;

· настил пола – влагостойкая ламинированная фанера, толщина не менее 20 мм.

Внутренние габариты платформы, ДхШхВ, мм.

· 7400х2470х600

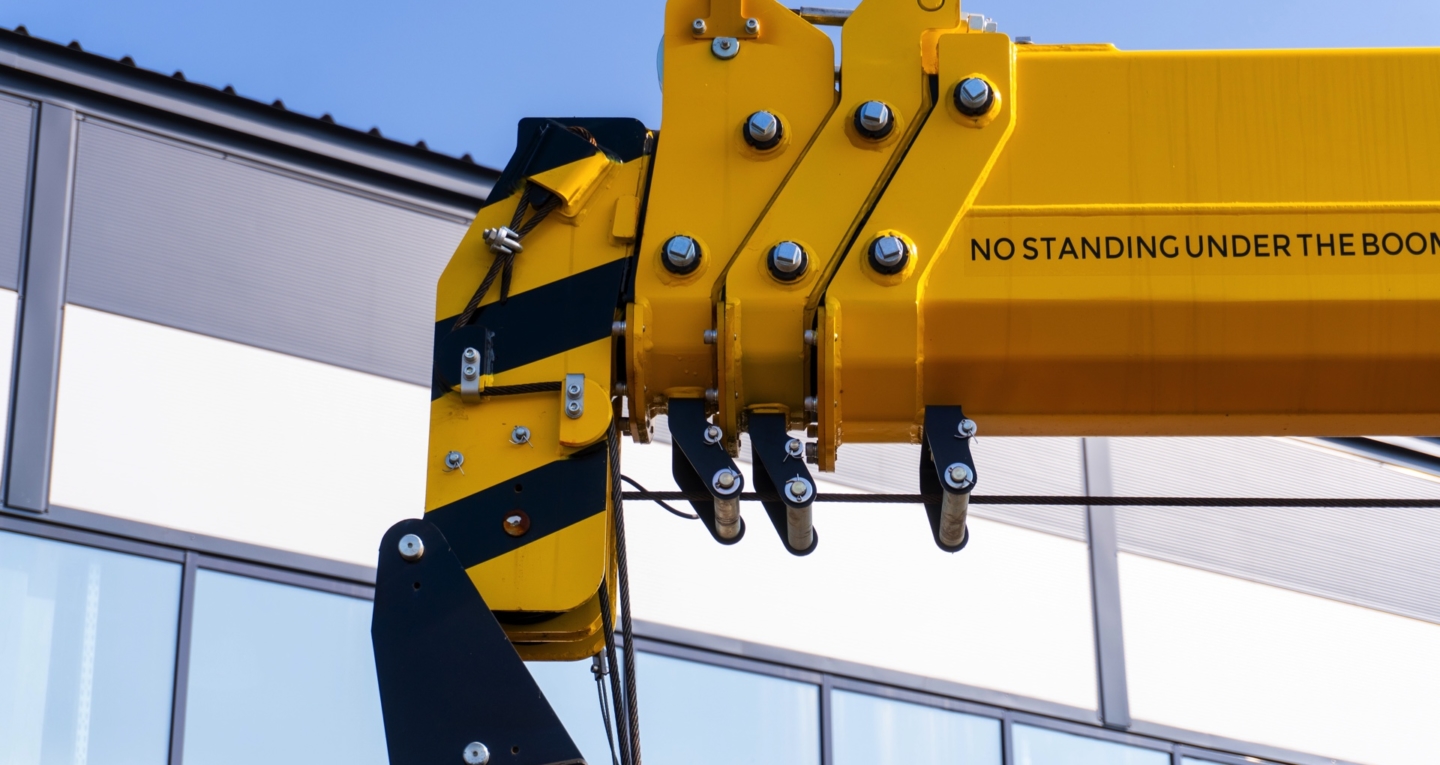

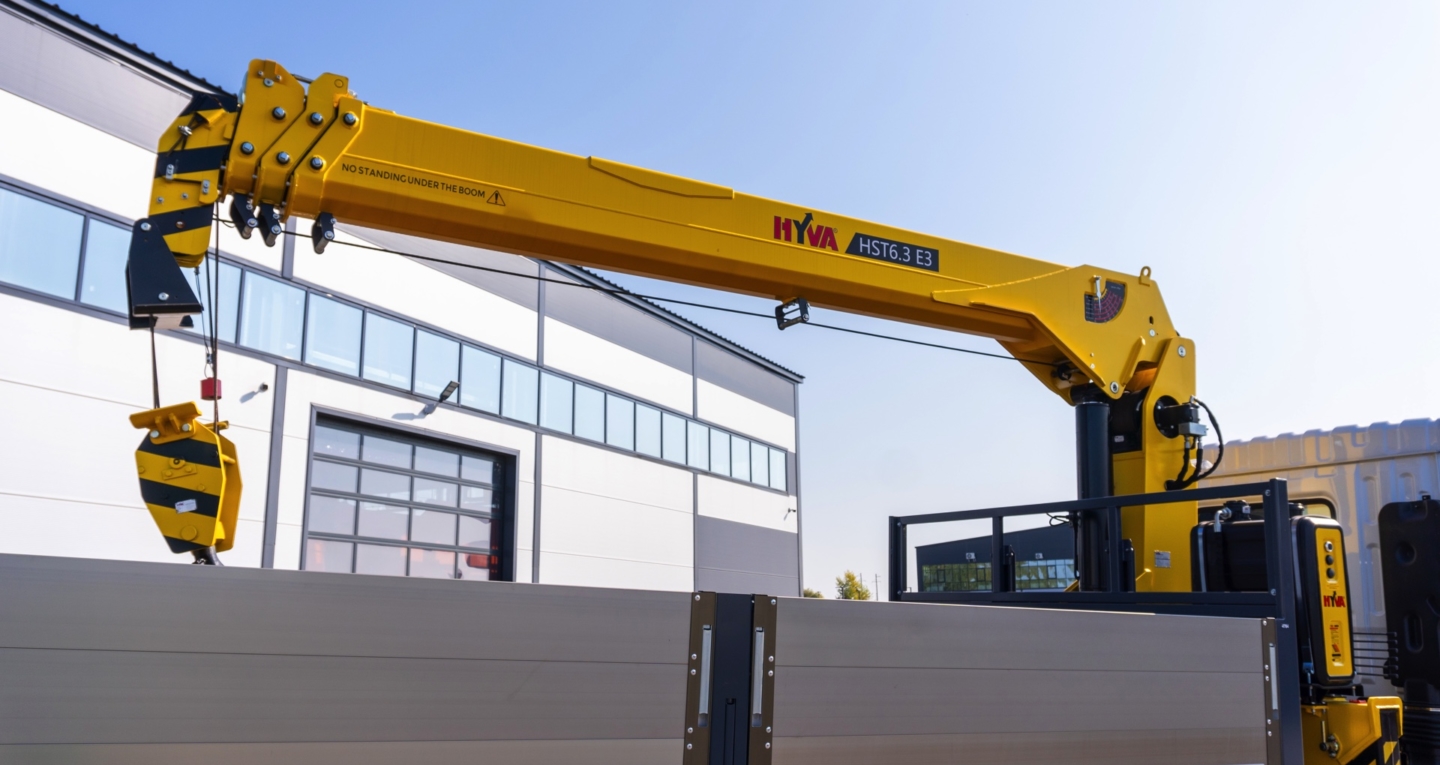

Параметры давальческого

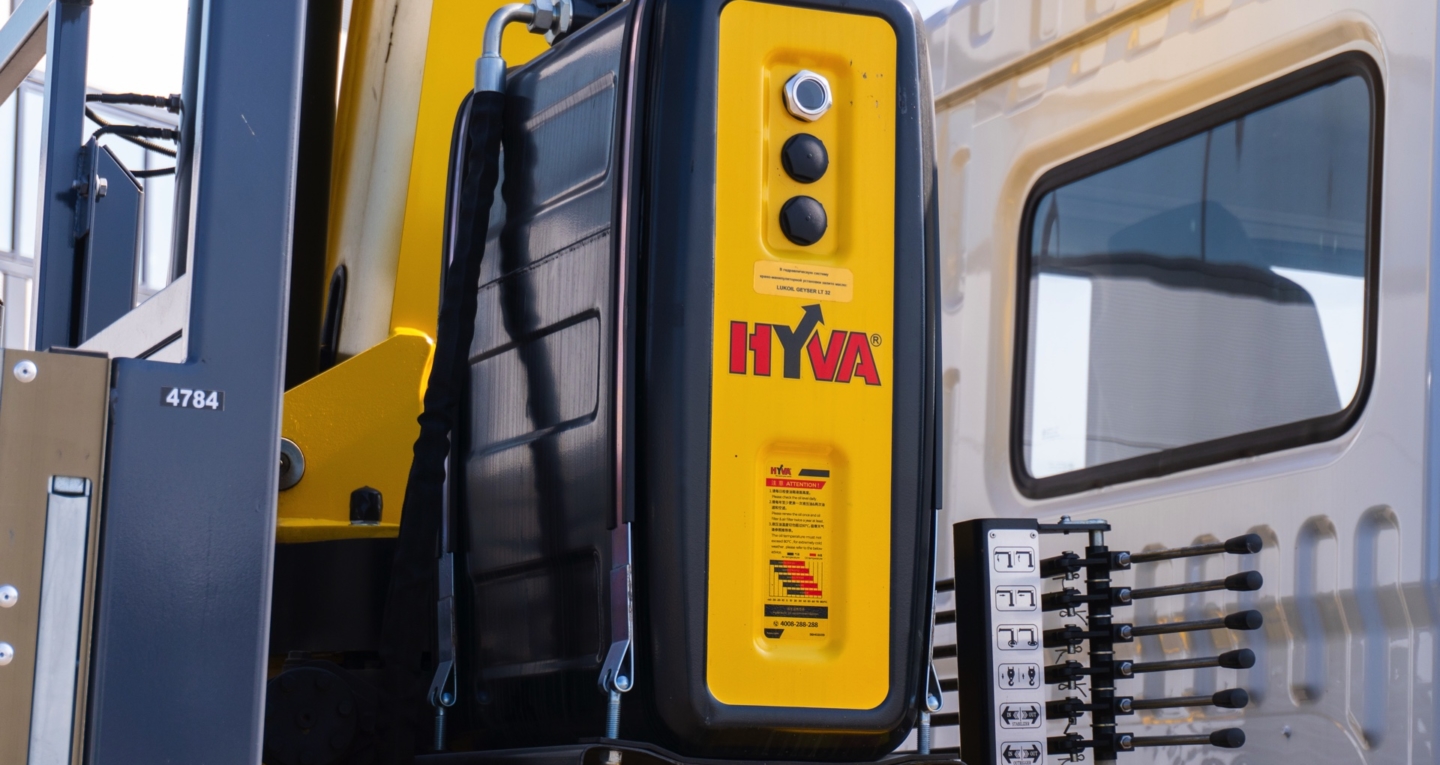

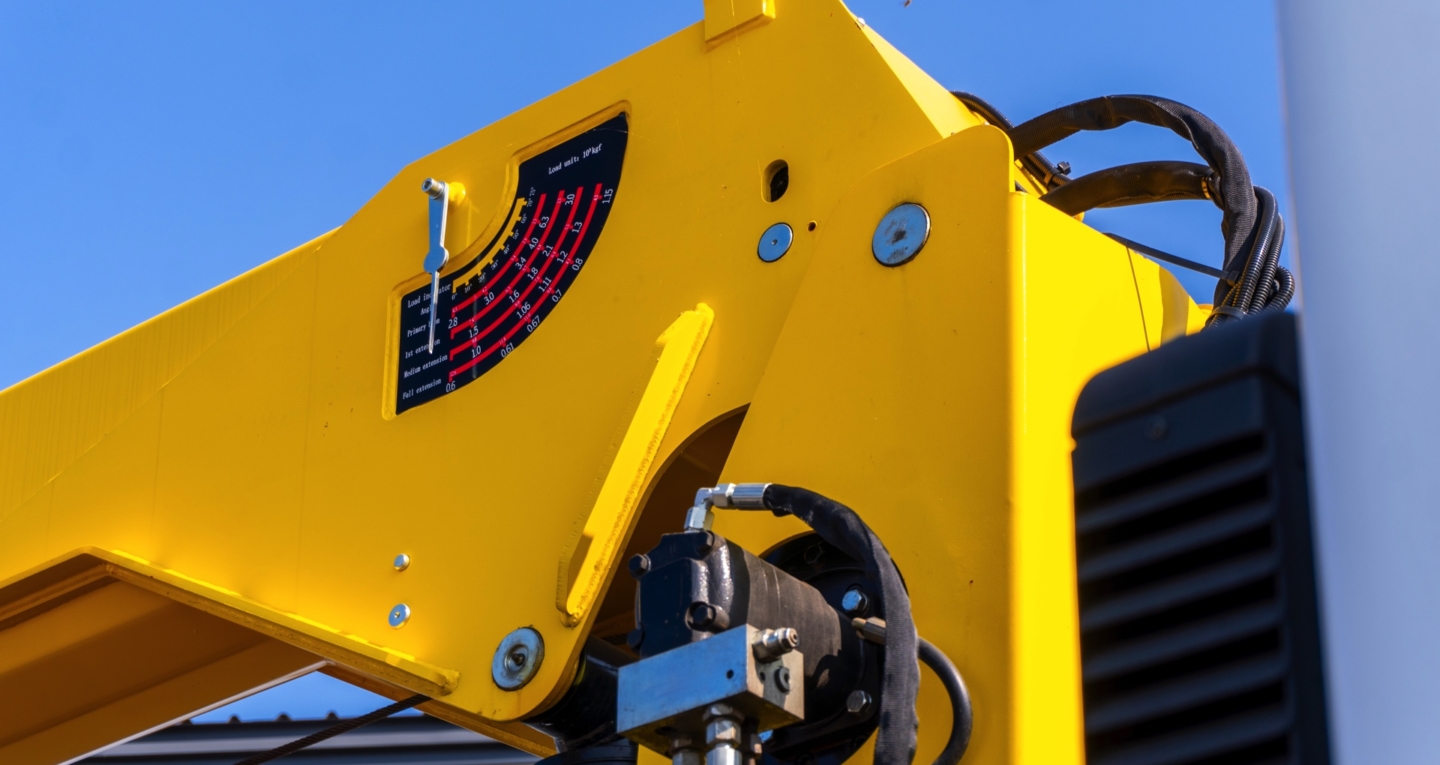

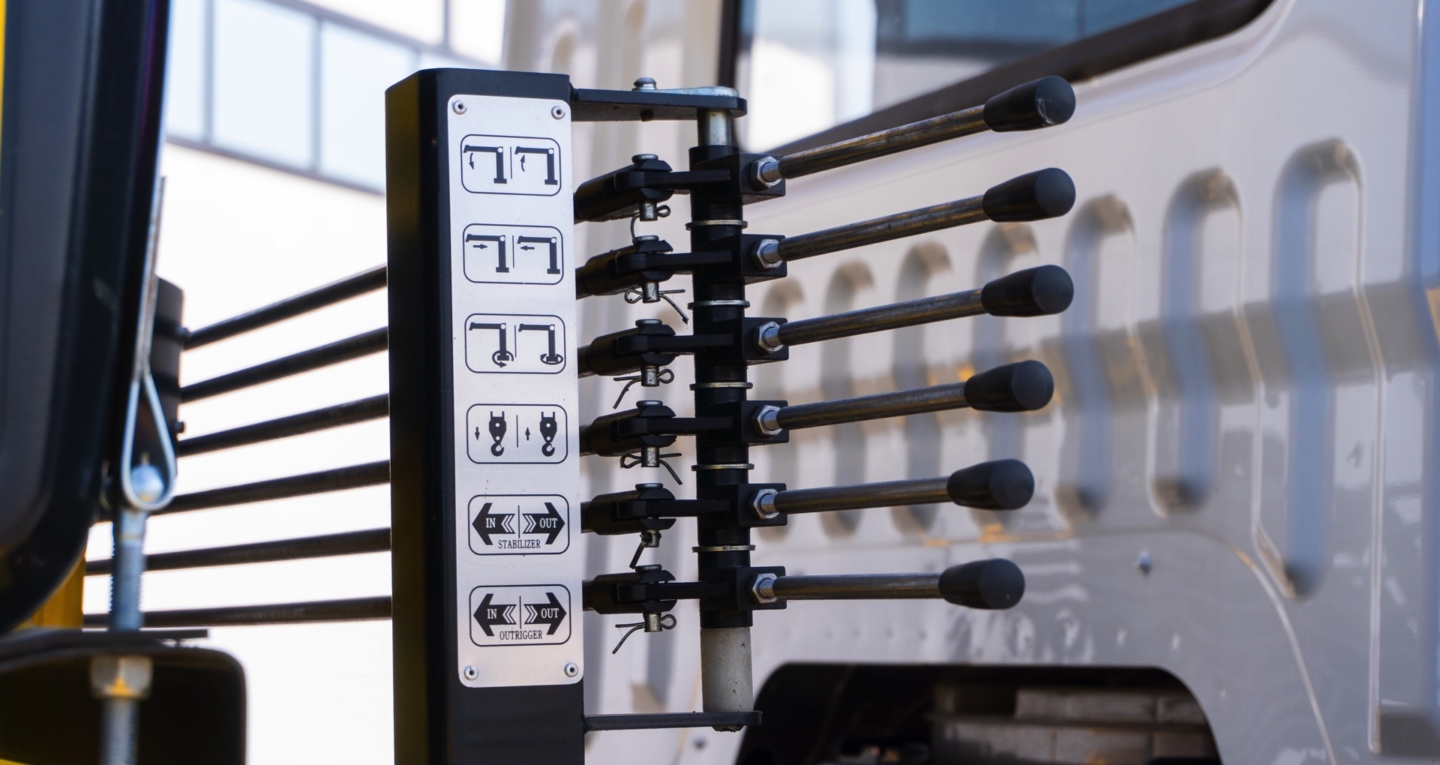

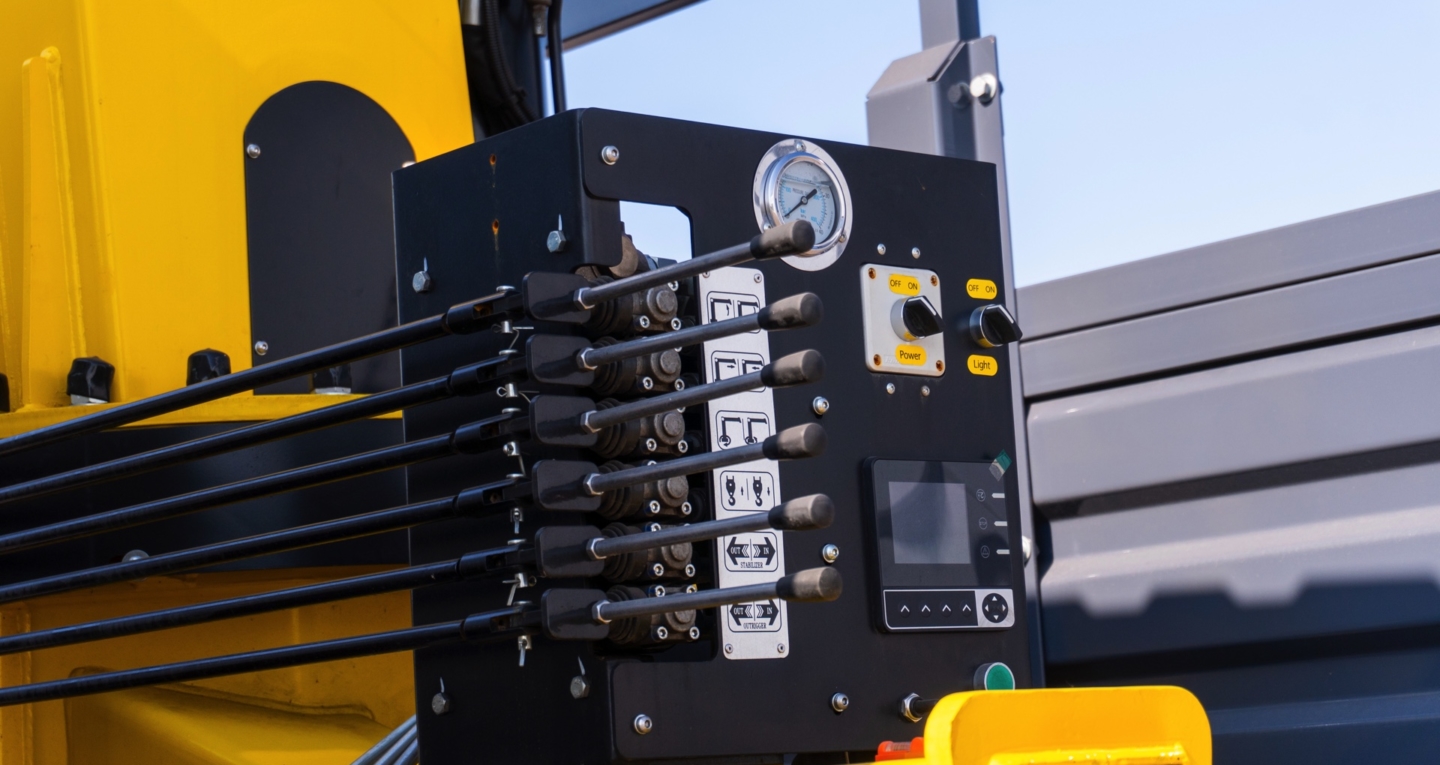

КМУ

Модель КМУ

KTS-SK6.3E3

Максимальная номинальная грузоподъемность

6300kg

Количество секций

4

Максимальная грузоподъемность на вылете, кг х м

6300kg×2.5m

Максимальная высота подъема, м

14,9

Максимальный угол подъема стрелы, градусы

75°

Максимальная рабочий вылет стрелы, м

12.6m

Максимальный расход рабочей жидкости, л/мин

55

Объем гидравлического бака, л

108L

Скорость выдвижения стрелы, м/мин.

9,85

Максимальная скорость подъема/опускания груза, м/мин.

39,4

Скорость подъема стрелы, градусы/сек

0~75°∕20s

Угол поворота стрелы в горизонтальной плоскости относительно продольной оси, градус

360°

Диаметр троса /длинна троса, мм х длинна

Φ10mm×85 m

Масса КМУ без учета массы рабочей жидкости, гидронасосов и доп. оборудования, в кг.

2750

Размах опор минимальный-максимальный, м.

2.3-5.62

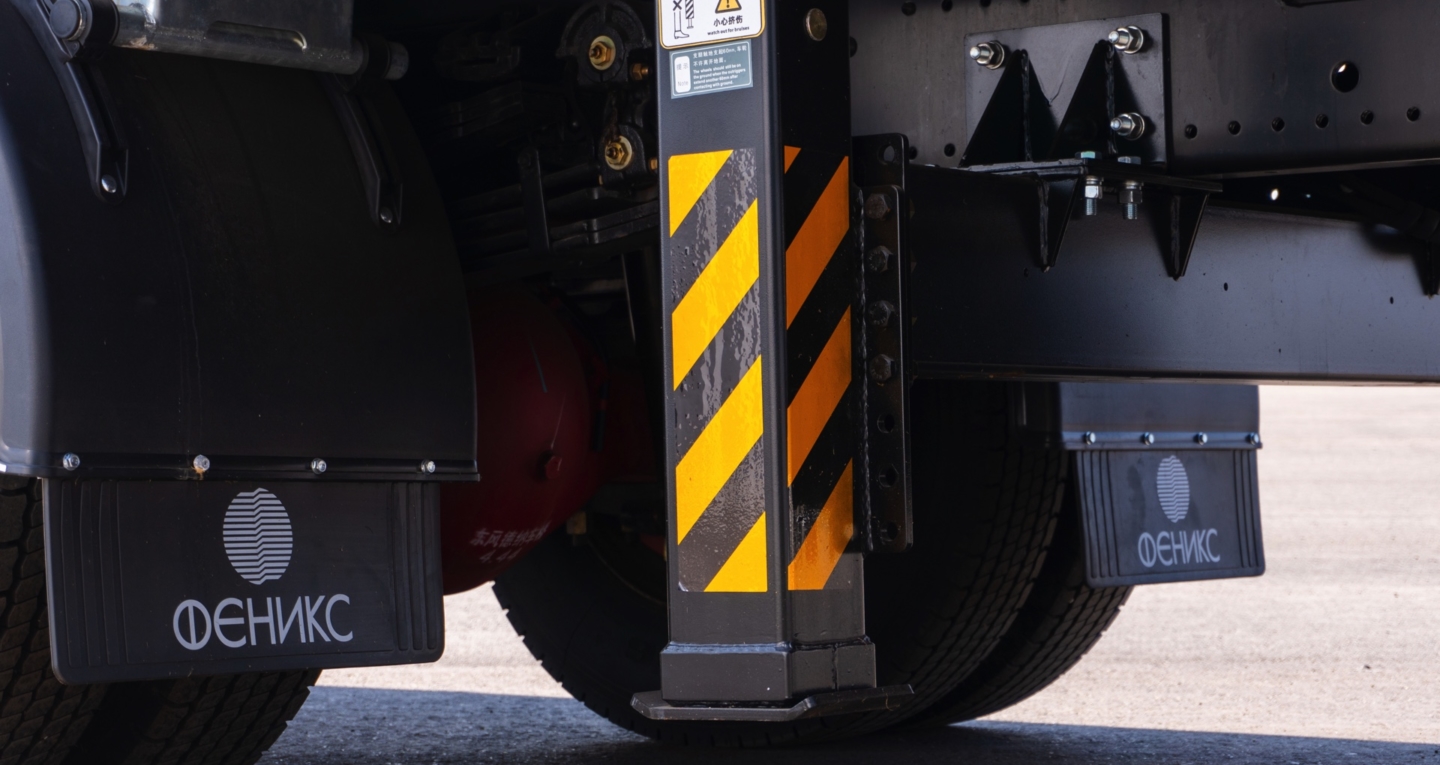

ДОП. задние опоры в стандартной комплектации.

Бортовой автомобиль Dongfeng С180L, оснащенный крано-манипуляторной установкой KTS-SK6.3E3, представляет собой надежное решение для различных задач, связанных с транспортировкой и подъемом грузов. Этот автомобиль создан для эффективной работы в условиях, где требуется как перевозка тяжелых грузов, так и использование крана для их перемещения.

Шасси Dongfeng С180L обладает грузоподъемностью 12 660 кг, что позволяет уверенно перевозить крупные и тяжелые грузы. Кран KTS-SK6.3E3 способен поднимать до 6 300 кг на минимальном вылете, что делает его универсальным инструментом для строительно-монтажных работ и других видов деятельности. Благодаря максимальному вылету стрелы в 12,6 метров и высоте подъема до 14,9 метров, эта установка предоставляет гибкость в работе на различных объектах.

Технические характеристики Dongfeng С180L

Автомобиль оснащен двигателем ISD300 50 мощностью 300 л.с., что гарантирует достаточную мощность даже при полной загрузке. 9-ступенчатая механическая коробка передач обеспечивает надежную работу и плавное переключение. Передняя и задняя оси DANA с высокой допустимой нагрузкой (6 500 кг и 12 500 кг соответственно) добавляют стабильности и безопасности во время эксплуатации.

Бортовая платформа, выполненная из алюминиевых панелей, и прочный настил из влагостойкой фанеры делают автомобиль долговечным и надежным в самых суровых условиях эксплуатации. Dongfeng С180L с крано-манипуляторной установкой KTS-SK6.3E3 — это отличный выбор для компаний, которым необходимо сочетать мобильность и возможность работы с крупногабаритными грузами.
