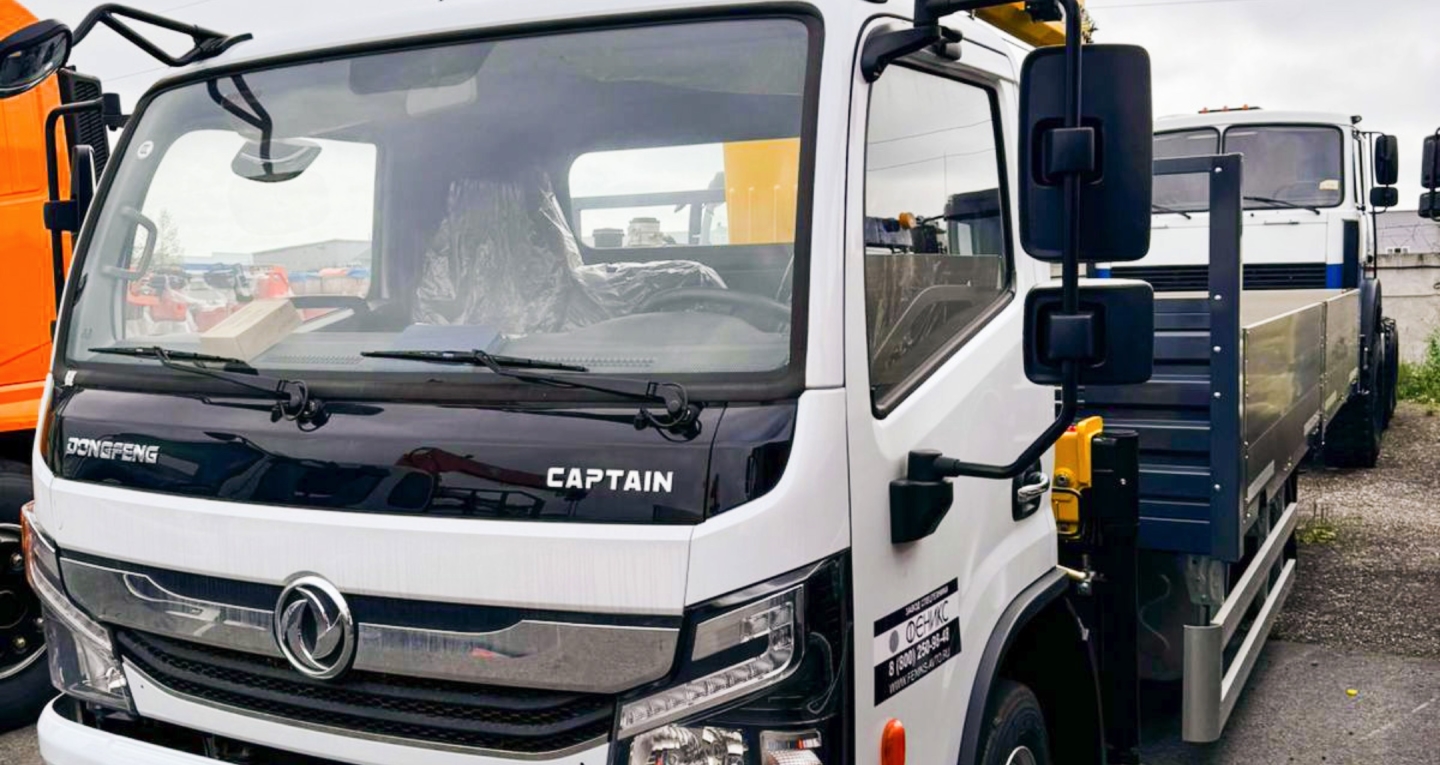

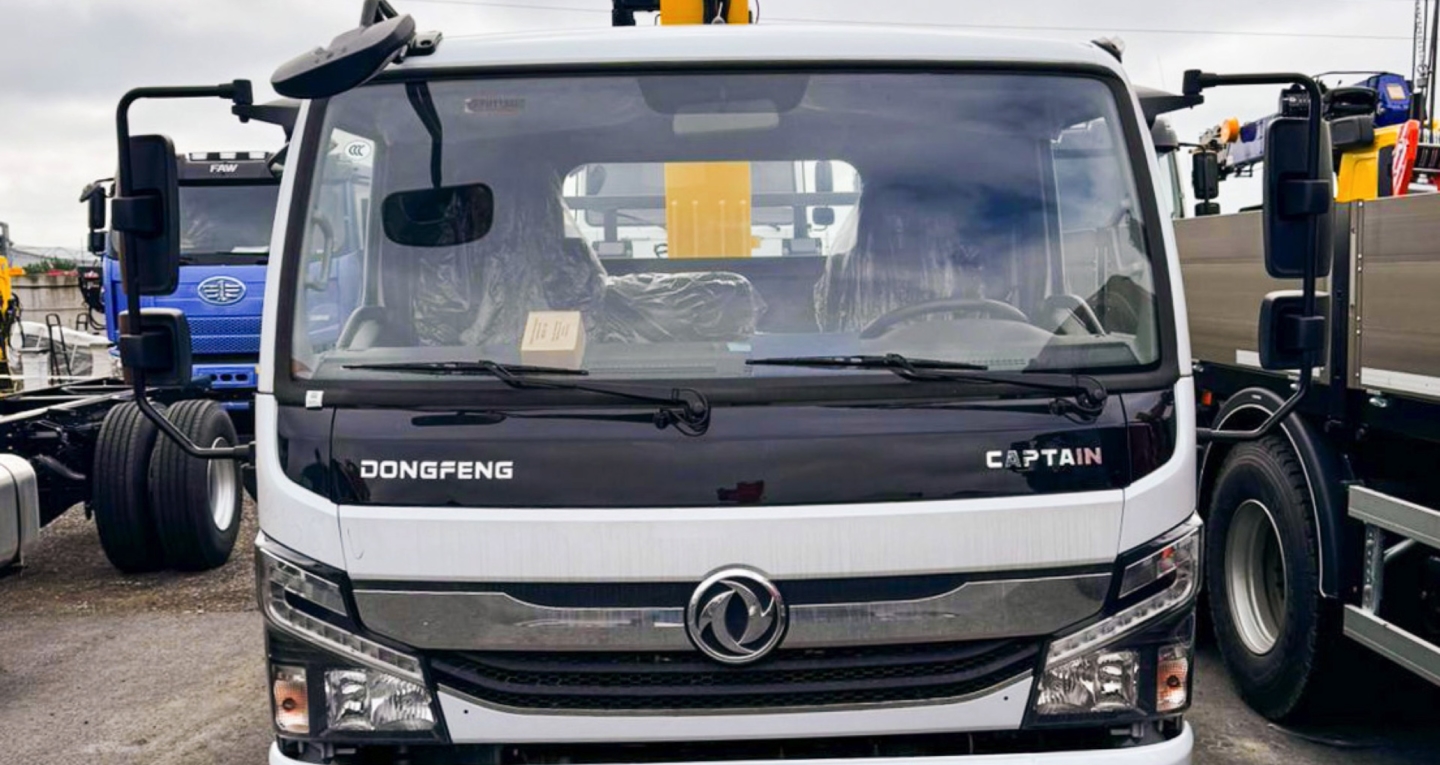

Автомобиль-специальный DONGDENG Z80L, грузовой бортовой оснащенный краном-манипулятором KTS-SK3.2E3(HYVA 3.2)

Модификация

Z80L

Массогабаритные характеристики

Марка

Dongfeng

Класс автомобиля

LTD

Полная масса автомобиля, кг

7 990

Тип кабины

Без спального места

Ширина кабины, мм

2 030

Колесная база, мм

4 400

Максимальная скорость, км/ч

110

Преодолеваемый уклон, %

30%

Минимальный дорожный просвет, мм

200

Длина × Ширина × Высота, мм

7 995×2 016×2 550

Колея передних/задних колес, мм

1 740/1 586

Радиус поворота (по внешнему переднему колесу), мм

8 094

Грузоподъемность шасси, кг
(Грузоподъемность ТС по ЭПТС)

5 140

Снаряженная масса, кг (с учетом водителя 75 кг)

2 850

Двигатель

Модель

ZD30D15-5N

Кол-во цилиндров, расположение

4, рядное

Мощность, кВт (л/с)

103 (140)

Крутящий момент, Н*м (при об/мин)

355 ( 2 000)

Рабочий объём, л

3,0

Экологический класс

5

Объём топливного бака, л

200

Аварийный режим остановки ДВС

Электронный

Вентилятор охлаждения с вязкостной муфтой

✔

Сцепление

Тип

Сухое, 1-дисковое

Усилитель сцепления

✔

КПП

Модель

МКПП-8（8J45TA)

Материал корпуса КПП

Алюминий

КОМ

КОМ

×

Лючок для установки КОМ

✔

Трансмиссия

Тип привода, ведущие колеса

4×2, задние

Трансмиссия

Тип карданного вала

2 секции

Материал карданного вала

Сталь

Передняя ось

Тип подвески

Зависимая

Допустимая нагрузка, кг

3 500

Изготовитель

DANA

Модификация

Z80L

Задняя ось

Допустимая нагрузка, кг

6 400

Передаточное отношение главной пары

4,33

Изготовитель

DANA

Тормозная система

Тип системы

Пневматическая

Автоматический механизм регулировки зазора

×

Ручной механизм регулировки зазора

✔

Передние тормозные механизмы

Барабанные

Задние тормозные механизмы

Барабанные

Моторный тормоз-замедлитель

✔

Регулятор тормозных сил задней оси

×

ABS (Антиблокировочная тормозная система)

✔

ESC (Система курсовой устойчивости)

✔

Стояночный тормоз

Тормозная камера

Осушитель воздуха

✔

Рама

Размеры лонжерона рамы, мм

232*65*6.5

Тип

Лонжеронная

Профиль лонжерона

Одинарный

Задний противоподкатный брус

✔

Инструментальный ящик

✔

Подвеска

Кол-во листов передней рессоры

8

Передние амортизаторы

✔

Передний стабилизатор поперечной устойчивости

✔

Кол-во листов задней рессоры

10+7

Задние амортизаторы

✔

Задний стабилизатор поперечной устойчивости

✔

Колеса

Размерность шин

215/75R17.5

Материал колесного диска

Сталь

Кол-во шин

6+1

Кабина

Механизм подъема кабины

✔

Материал переднего бампера

Сталь

Окрашенный в цвет кабины передний бампер

✔

Обтекатель на крышу

Опционально

Двери

Стеклоподъемники

Электрические

Центральный замок с дистанционным управлением

✔

Освещение

Электрокорректор

✔

Передние противотуманные пары

✔

Раздельные секции ближнего и дальнего света

✔

Светодиодные ДХО

✔

Модификация

Z80L

Зеркала

Регулировки

Механические

Подогрев

✔

Фронтальное зеркало

✔

Бордюрное зеркало

✔

Включение освещения при открытии двери

✔

Сиденья

Кол-во мест (вод+пасс)

1+2

Регулировки сиденья водителя

Механические

Пневмоподвеска сиденья водителя

×

Регулировки пассажирского сиденья

Механические

Обивка сидений

Ткань

Подушка безопасности водителя

×

Подушка безопасности пассажира

×

Регулировка ремня безопасности водителя по высоте

✔

Индикатор непристегнутого ремня безопасности водителя

✔

Индикатор непристегнутого ремня безопасности пассажира

×

Ассистенты движения

Камера заднего вида

Опционально

Датчики парковки (задние)

✔

Круиз-контроль

✔

Электрооборудование

Подключение мобильного телефона через bluetooth

✔

Мультимедиа система с LCD

Опционально

Аудиоподготовка

✔

Воспроизведение музыки через bluetooth MP3

✔

Кнопки управления на руле

✔

Пневматические звуковой сигнал

✔

Электрический звуковой сигнал

✔

Маршрутный компьютер

✔

Режим самодиагностики приборов

✔

Напряжение бортовой сети, В

12

Топливный фильтр с подогревом влагоотделителя

✔

Зуммер движения задним ходом

×

Климат-контроль

Подогрев сиденья водителя

✔

Подогрев сиденья пассажира

✔

Кондиционер

✔

Интерьер

Противосолнечный козырек для водителя

✔

Противосолнечный козырек для пассажира

✔

Регулировка рулевой колонки по высоте и вылету

✔

Потолочная полка со стороны водителя и пассажира

✔

Тип

Специальный, грузовой бортовой оснащенный краном-манипулятором

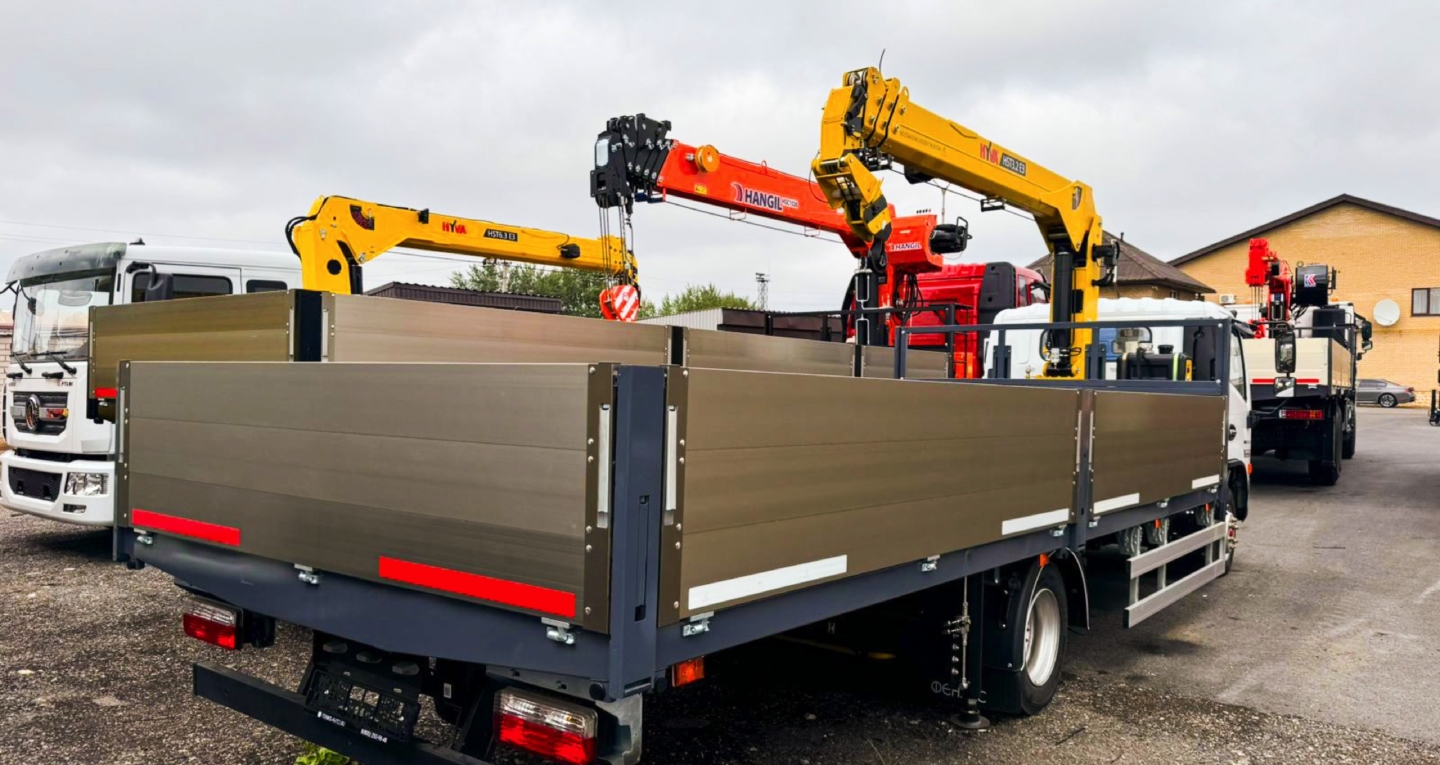

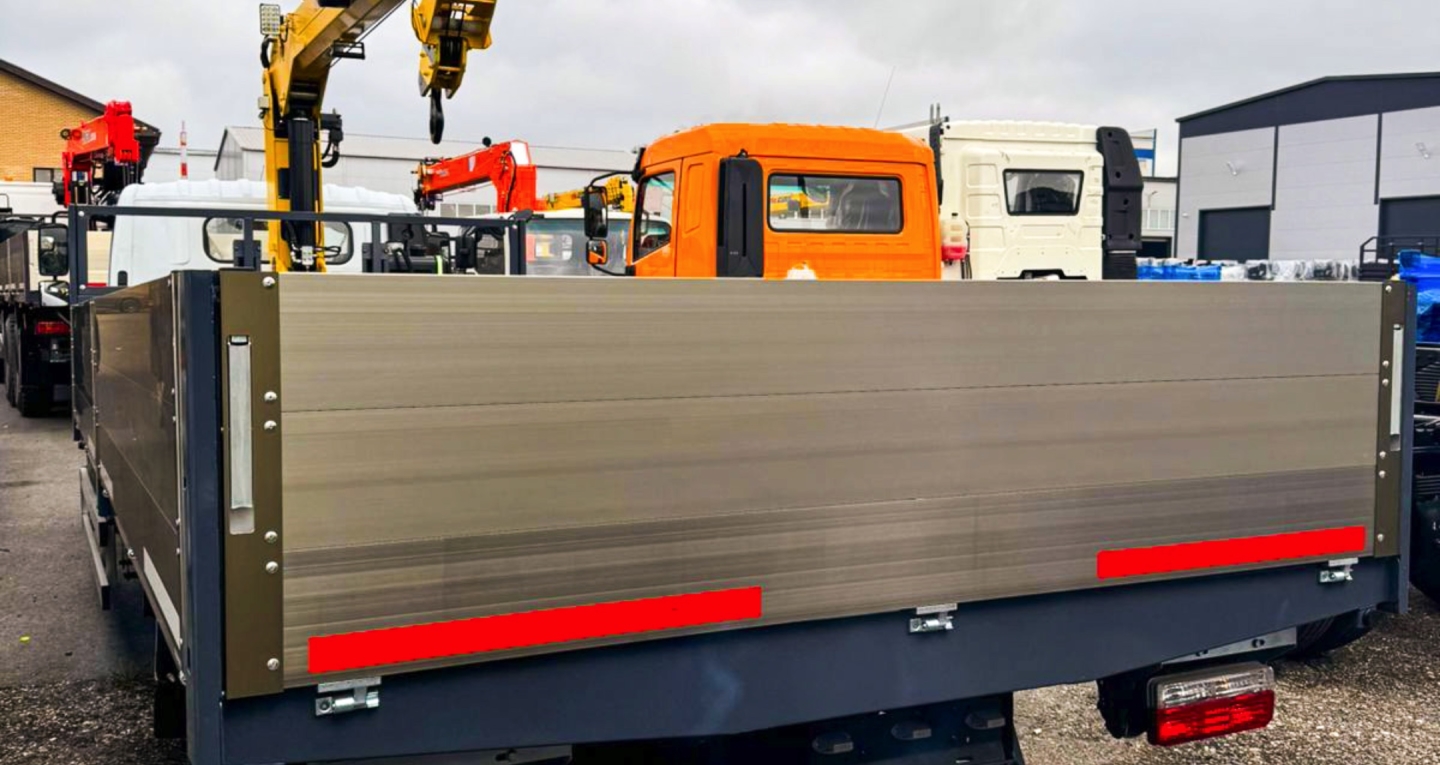

Исполнение платформы

Бортовая платформа в заниженном исполнении, без каркаса и тента, с быстросъемными стойками

Передняя стенка кузова – целиковая, прикреплена к основанию кузова и к передним вертикальным стойкам

Запоры открывающихся частей бортов механические, открываются вручную

Материал панелей бортов платформы — алюминиевые

Настил пола – влагостойкая ламинированная фанера, толщина не менее 20 мм

Омега-видные отверстия в основании платформы для крепления груза

Габаритные размеры платформы, ДхШхВ, мм.

6000*2550*600

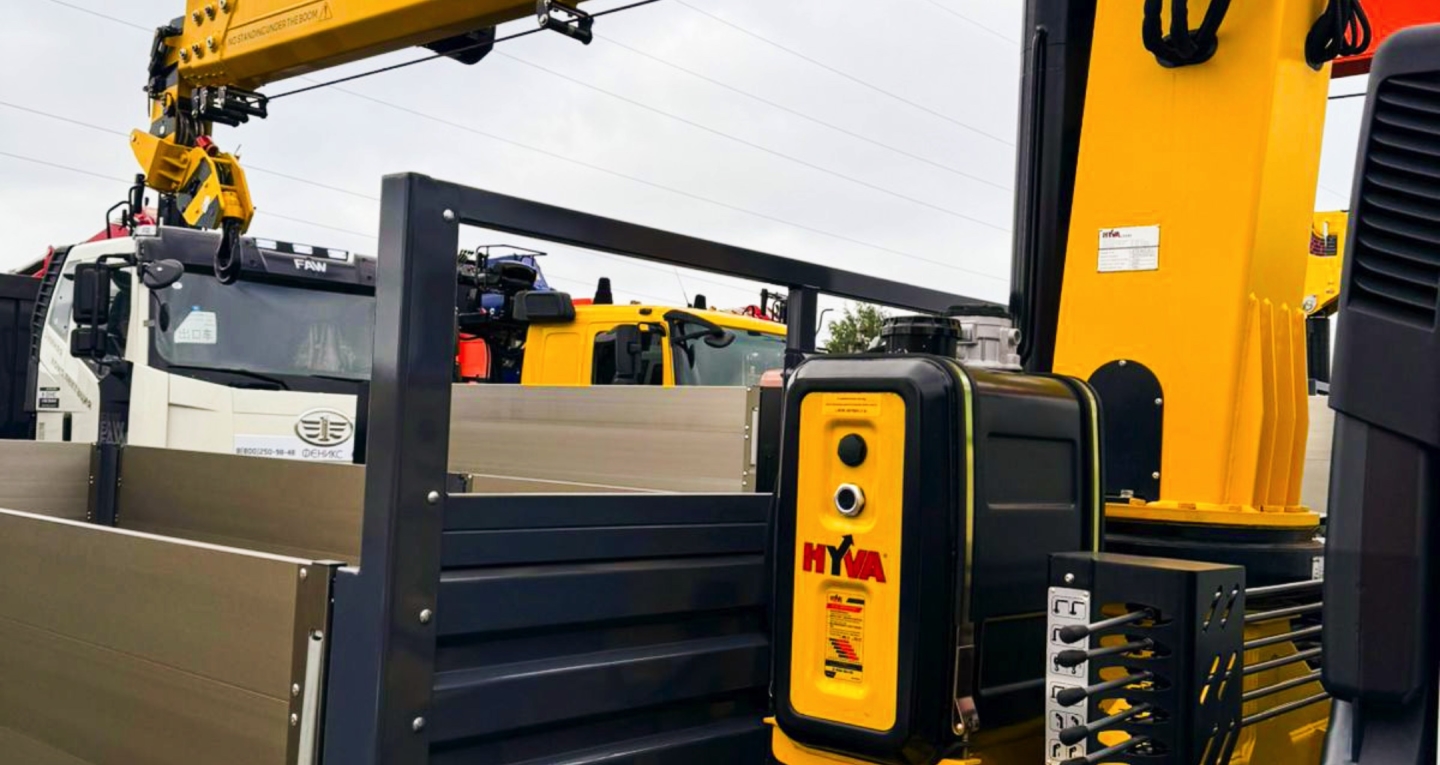

Модель КМУ

KTS-SK3.2E3

Максимальная номинальная грузоподъемность

3200kg

Количество секций

4

Максимальная грузоподъемность на вылете, кг х м

3200kg×2.5m

Максимальная высота подъема, м

12.5

Максимальный угол подъема стрелы, градусы

75°

Максимальная рабочий вылет стрелы, м

10.25m

Максимальный расход рабочей жидкости, л/мин

25L/min

Объем гидравлического бака, л

32L

Скорость выдвижения стрелы, м/мин.

5.2 m∕min (4x)

Максимальная скорость подъема/опускания груза, м/мин.

21 m/min

Скорость подъема стрелы, градусы/сек

0~75°∕18s

Угол поворота стрелы в горизонтальной плоскости относительно продольной оси, градус

360°

Диаметр троса /длинна троса, мм х длинна

φ8mm×62 m

Масса КМУ без учета массы рабочей жидкости, гидронасосов и доп. оборудования, в кг.

1370

Размах опор минимальный-максимальный, м.

2.18-3.55
